VMA Serisi

Teknik Çizim 3D Data

VMA Serisi

Vibramod Endüstriyel Vibrasyon Motorları; farklı sektörlerde verimliliği artırmak, ekipman ömrünü uzatmak ve operasyonel süreçleri optimize etmek amacıyla kullanılır. Bu motorlar, titreşimli hareket yaratmak için tasarlanmış olup, genellikle taşıma, sıkıştırma, karıştırma ve dökme gibi çeşitli endüstriyel uygulamalarda kullanılır. Vibramod Endüstriyel Vibrasyon Motorları, yüksek dayanıklılıkları, güçlü performansları ve enerji verimlilikleri ile tanınır.

Yüksek Performans:

Vibramod Endüstriyel vibrasyon motorları, ağır yüklerin taşınmasında ve malzeme aktarımında yüksek verimlilik sağlar. Vibrasyon, maddelerin kolayca hareket etmesini ve işlenmesini mümkün kılar.

Uzun Ömür ve Dayanıklılık:

Zorlu endüstriyel koşullara dayanacak şekilde tasarlanmış olan Vibramod vibrasyon motorları, uzun yıllar boyunca güvenle kullanılabilir. Paslanmaz çelik gövdeler ve dayanıklı bileşenler, motorların ömrünü uzatır.

Enerji Verimliliği:

Yeni nesil Vibramod vibrasyon motorları, daha az enerji harcayarak aynı yüksek performansı sunar. Bu, işletmelerin enerji maliyetlerini azaltırken çevre dostu bir çözüm sunar.

Kolay Kurulum ve Bakım:

Kullanıcı dostu tasarımlar, motorların hızlı bir şekilde kurulumunu ve bakımını mümkün kılar. Az bakım gereksinimi ile uzun süre kesintisiz çalışma sağlar.

3000 rpm-50Hz / 3600 rpm-60Hz

MODEL	SICAKLIK SINIFI (Celcius)	ÇALIŞMA MONTAJI WORKING MOMENT	STATİK MOMENT STATICAL MOMENT (Kgmm)	SANTRİFUJ KUVVET CENTRIFUGAL FORCE KN (50Hz)	SANTRİFUJ KUVVET CENTRIFUGAL FORCE KN (60Hz)	AĞIRLIK WEIGHT (Kg)	Max. Giriş Gücü Max. INPUT POWER (Kw) 400V - 50Hz	Max. Giriş Gücü Max. INPUT POWER (Kw) 400V - 60Hz	Max. AKIM Max. CURRENT (A) 400V - 50Hz	Max. AKIM Max. CURRENT (A) 400V - 60Hz
VMA 3/900	120	18,414	92,07	915	8,98	24,5	0,65	0,68	1,1	1,16
VMA 3/800	120	16,574	82,87	810	7,95	24	0,57	0,60	0,9	0,95
VMA 3/700	120	14,748	73,74	734	7,20	18	0,55	0,58	0,87	0,91
VMA 3/650	120	13,832	69,16	660	6,47	17,5	0,50	0,53	0,82	0,86
VMA 3/65	120	1,27	6,35	70	0,69	6,5	0,15	0,16	0,35	0,37
VMA 3/500	120	11,798	58,99	523	5,13	17	0,47	0,49	0,8	0,84
VMA 3/5000	120	101,544	507,72	5108	50,11	97	5,00	5,25	7,3	7,3
VMA 3/400	120	8,906	44,53	436	4,28	11	0,37	0,39	0,62	0,65
VMA 3/4000	120	84,62	423,1	4256	41,75	94	4,00	4,20	5,5	5,78
VMA 3/3200	120	67,696	338,48	3405	33,40	93	3,00	3,15	4,3	4,52
VMA 3/300	120	6,68	33,4	328	3,22	10,8	0,27	0,28	0,55	0,58
VMA 3/2800	120	56,86464	284,3232	2910	28,55	91,5	2,70	2,84	4	4,20
VMA 3/2500	120	50,772	253,86	2554	25,05	90	2,40	2,52	3,8	3,99
VMA 3/2300	120	48,456	242,28	2289	22,46	45	2,30	2,42	3,5	3,68
VMA 3/200	120	4,5	22,5	226	2,22	6,7	0,18	0,19	0,35	0,37
VMA 3/2000	120	38,764	193,82	2065	20,26	44	2,20	2,31	3,1	3,26
VMA 3/1800	120	34,8876	174,438	1792	17,58	43,5	2,00	2,10	2,9	3,05
VMA 3/1500	120	31,012	155,06	1495	14,67	24,7	1,40	1,47	2,3	2,42
VMA 3/1600	120	31,0112	155,056	1590	15,60	42	1,50	1,58	2,3	2,42
VMA 3/1300	120	28,104	140,52	1306	12,81	24,7	1,30	1,37	1,75	1,84
VMA 3/130	120	2,998	14,99	142	1,39	6,6	0,18	0,19	0,35	0,37
VMA 3/1100	120	22,484	112,42	1110	10,89	24,5	0,72	0,76	1,2	1,26

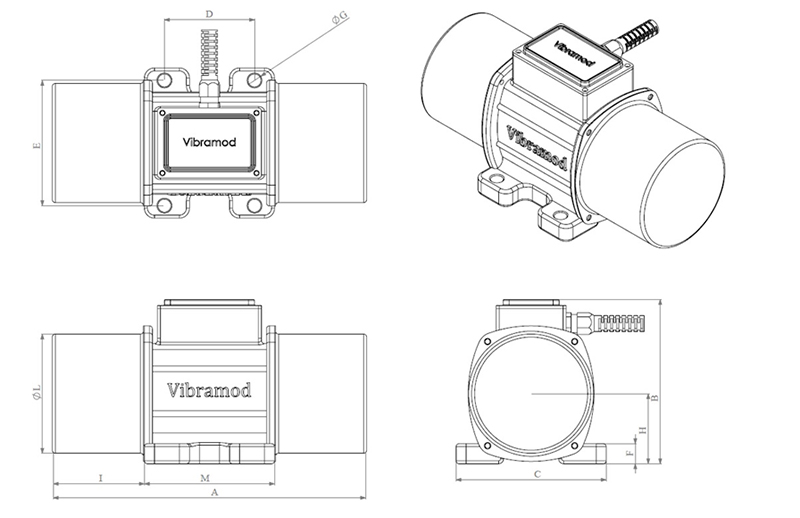

MODEL	A	B	C	D	E	F	G	H	I	L	M	RAKOR CABLE ENTRY
VMA 3/65	230	145	126	62-74	106	18	9	60	60	100	110	M20x1,5
VMA 3/130	230	145	126	62-74	106	18	9	60	60	100	110	M20x1,5
VMA 3/200	230	145	126	62-74	106	18	9	60	60	100	110	M20x1,5
VMA 3/300	250	164	150	90	125	20	13	70	60	120	130	M20x1,5
VMA 3/400	260	164	150	90	125	20	13	70	65	120	130	M20x1,5
VMA 3/500	270	193	190	100-105	160-140	30	13	90	60	147	150	M20x1,5
VMA 3/650	270	193	190	100-105	160-140	30	13	90	60	147	150	M20x1,5
VMA 3/700	270	193	190	100-105	160-140	30	13	90	60	147	150	M20x1,5
VMA 3/800	292	225	215	120	170	35	17	116	60	200	172	M20x1,5
VMA 3/900	292	225	215	120	170	35	17	116	60	200	172	M20x1,5
VMA 3/1100	292	225	215	120	170	35	17	116	60	200	172	M20x1,5
VMA 3/1300	292	225	215	120	170	35	17	110	60	200	172	M20x1,5
VMA 3/1500	292	225	215	120	170	35	17	110	60	200	172	M20x1,5
VMA 3/1600	360	240	240	140	190	42	17	117	65	200	230	M20x1,5
VMA 3/1800	360	240	240	140	190	42	17	117	65	200	230	M20x1,5
VMA 3/2000	360	240	240	140	190	42	17	117	65	200	230	M20x1,5
VMA 3/2300	360	240	240	140	190	42	17	117	65	200	230	M20x1,5
VMA 3/2500	435	290	300	155	225-255	35	25	140	80	240	275	M20x1,5
VMA 3/2800	435	290	300	155	225-255	35	25	140	80	240	275	M20x1,5
VMA 3/3200	435	290	300	155	225-255	35	25	140	80	240	275	M20x1,5
VMA 3/4000	435	290	300	155	225-255	35	25	140	80	240	275	M20x1,5
VMA 3/5000	435	290	300	155	225-255	35	25	140	80	240	275	M20x1,5

1500 rpm-50Hz / 1800 rpm-60Hz

MODEL	SICAKLIK SINIFI (Celcius)	ÇALIŞMA MONTAJI WORKING MOMENT	STATİK MOMENT STATICAL MOMENT (Kgmm)	SANTRİFUJ KUVVET CENTRIFUGAL FORCE KN (50Hz)	SANTRİFUJ KUVVET CENTRIFUGAL FORCE KN (60Hz)	AĞIRLIK WEIGHT (Kg)	Max. Giriş Gücü Max. INPUT POWER (Kw) 400V - 50Hz	Max. Giriş Gücü Max. INPUT POWER (Kw) 400V - 60Hz	Max. AKIM Max. CURRENT (A) 400V - 50Hz	Max. AKIM Max. CURRENT (A) 400V - 60Hz
VMA 15/35	120	3,00	15	38	0,37	6,8	0,10	0,11	0,20	0,21
VMA 15/60	120	4,50	22,5	57	0,56	6,8	0,10	0,11	0,20	0,21
VMA 15/80	120	6,52	32,6	82	0,80	7,3	0,10	0,11	0,20	0,21
VMA 15/100	120	8,66	43,3	109	1,07	8,9	0,12	0,13	0,22	0,23
VMA 15/200	120	17,80	89	224	2,20	11,8	0,18	0,19	0,40	0,42
VMA 15/250	120	20,80	104	261	2,56	12,2	0,24	0,25	0,45	0,47
VMA 15/300	120	23,60	118	297	2,91	21	0,27	0,28	0,60	0,63
VMA 15/400	120	35,46	177,28	446	4,38	21,2	0,31	0,33	0,65	0,68
VMA 15/550	120	44,24	221,22	556	5,45	25	0,34	0,36	0,75	0,79
VMA 15/750	120	62,02	310,12	780	7,65	32,8	0,47	0,49	0,90	0,95
VMA 15/900	120	77,53	387,65	975	9,56	34,2	0,57	0,60	1,10	1,16
VMA 15/1100	120	93,04	465,2	1170	11,48	36,9	0,60	0,63	1,20	1,26
VMA 15/1300	120	108,54	542,7	1365	13,39	38,1	0,72	0,76	1,40	1,47
VMA 15/1500	120	124,05	620,24	1560	15,30	46	0,95	1,00	1,50	1,58
VMA 15/1600	120	135,68	678,4	1706	16,74	46,4	0,95	1,00	1,70	1,79
VMA 15/1800	120	145,37	726,85	1828	17,93	47	1,15	1,21	1,90	2,00
VMA 15/2000	120	155,06	775,3	1950	19,13	52	1,2	1,26	2,00	2,10
VMA 15/2300	120	193,83	969,13	2438	23,92	55	1,3	1,37	2,30	2,42
VMA 15/2500	120	203,09	1015,45	2554	25,05	108	1,50	1,58	2,70	2,84
VMA 15/2700	120	220,00	1100	2767	27,14	110	1,80	1,89	3,10	3,26
VMA 15/3200	120	270,80	1354	3405	33,40	113	2,00	2,10	3,60	3,78
VMA 15/3800	120	304,64	1523,18	3831	37,58	115	2,20	2,31	4,50	4,73
VMA 15/4300	120	338,48	1692,42	4257	41,76	122	2,70	2,84	5,20	5,46
VMA 15/5000	120	417,81	2089,04	5255	51,55	142	3,30	3,47	5,40	5,67
VMA 15/6000	120	487,44	2437,2	6130	60,14	148	3,80	3,99	6,50	6,83

MODEL	A	B	C	D	E	F	G	H	I	L	M	RAKOR CABLE ENTRY
VMA 15/35	230	145	126	62-74	106	18	9	60	60	100	110	M20x1,5
VMA 15/60	230	145	126	62-74	106	18	9	60	60	100	110	M20x1,5
VMA 15/80	230	145	126	62-74	106	18	9	60	60	100	110	M20x1,5
VMA 15/100	250	145	126	62-74	106	18	9	60	70	100	110	M20x1,5
VMA 15/200	310	164	150	90	125	20	13	70	90	120	130	M20x1,5
VMA 15/250	310	164	150	90	125	20	13	70	90	120	130	M20x1,5
VMA 15/300	370	193	190	100-105	160-140	30	13	90	110	147	150	M20x1,5
VMA 15/400	370	193	190	100-105	160-140	30	13	90	110	147	150	M20x1,5
VMA 15/550	370	193	190	100-105	160-140	30	13	90	110	147	150	M20x1,5
VMA 15/750	392	225	215	120	170	35	17	116	110	200	172	M20x1,5
VMA 15/900	392	225	215	120	170	35	17	116	110	200	172	M20x1,5
VMA 15/1100	392	225	215	120	170	35	17	116	110	200	172	M20x1,5
VMA 15/1300	392	225	215	120	170	35	17	116	110	200	172	M20x1,5
VMA 15/1500	392	225	215	120	170	35	17	116	110	200	172	M20x1,5
VMA 15/1600	540	240	240	140	190	42	17	117	160	200	220	M20x1,5
VMA 15/1800	540	240	240	140	190	42	17	117	160	200	220	M20x1,5
VMA 15/2000	540	240	240	140	190	42	17	117	160	200	220	M20x1,5
VMA 15/2300	540	240	240	140	190	42	17	117	160	200	220	M20x1,5
VMA 15/2500	555	290	300	155	225-255	35	25	140	140	240	275	M20x1,5
VMA 15/2700	555	290	300	155	225-255	35	25	140	140	240	275	M20x1,5
VMA 15/3200	555	290	300	155	225-255	35	25	140	140	240	275	M20x1,5
VMA 15/3800	555	290	300	155	225-255	35	25	140	140	240	275	M20x1,5
VMA 15/4300	555	290	300	155	225-255	35	25	140	140	240	275	M20x1,5
VMA 15/5000	520	345	340	180	280	40	25	167	100	310	320	-
VMA 15/6000	520	345	340	180	280	40	25	167	100	310	320	-

1000 rpm-50Hz / 1200rpm-60Hz

MODEL	SICAKLIK SINIFI (Celcius)	ÇALIŞMA MONTAJI WORKING MOMENT	STATİK MOMENT STATICAL MOMENT (Kgmm)	SANTRİFUJ KUVVET CENTRIFUGAL FORCE (KgF) 50Hz	SANTRİFUJ KUVVET CENTRIFUGAL FORCE (KgF) 50Hz	AĞIRLIK WEIGHT (Kg)	Max. Giriş Gücü (Kw) Max. INPUT POWER (Kw) 400V - 50Hz	Max. Giriş Gücü (Kw) Max. INPUT POWER (Kw) 400V - 60Hz	Max. AKIM (A)Max. CURRENT (A) 400V 50Hz	Max. AKIM (A) Max. CURRENT (A) 400V 50Hz / 60Hz
VMA 10/50	120	8,91	44,53	48,78	0,48	11,00	0,18	0,19	0,35	0,37
VMA 10/110	120	20,36	101,81	113,81	1,12	13,00	0,18	0,19	0,35	0,37
VMA 10/200	120	40,88	204,40	229,00	2,25	23,00	0,24	0,25	0,50	0,53
VMA 10/250	120	46,72	233,60	261,00	2,56	25,00	0,27	0,28	0,55	0,58
VMA 10/300	120	62,02	310,12	346,67	3,40	32,00	0,32	0,34	0,70	0,74
VMA 10/400	120	77,33	386,65	434,00	4,26	34,00	0,35	0,37	0,80	0,84
VMA 10/550	120	100,80	504,00	563,00	5,52	37,00	0,45	0,47	0,95	1,00
VMA 10/750	120	135,68	678,40	759,00	7,45	46,50	0,55	0,58	1,40	1,47
VMA 10/1000	120	193,83	969,13	1083,35	10,63	53,00	0,72	0,76	1,60	1,68
VMA 10/1250	120	214,80	1074,00	1260,00	12,36	56,00	0,75	0,79	1,70	1,79
VMA 10/1350	120	232,60	1163,00	1330,00	13,05	58,00	0,80	0,84	1,75	1,84
VMA 10/1600	120	304,64	1523,20	1702,00	16,70	95,00	1,00	1,05	2,00	2,10
VMA 10/2000	120	372,33	1861,66	2081,00	20,41	100,00	1,20	1,26	2,30	2,42
VMA 10/2400	120	440,03	2200,15	2459,00	24,12	110,00	1,40	1,47	2,80	2,94
VMA 10/3000	120	541,60	2708	3027	29,69	120,00	1,9	2,00	4,20	4,41
VMA 10/4000	120	766,00	3830	4281	42,00	190,00	2,1	2,21	4,50	4,73
VMA 10/5000	120	905,20	4526	5059	49,63	195,00	2,7	2,84	5,00	5,25
VMA 10/6000	120	1114,00	5570	6227	61,09	200,00	3,3	3,47	6,00	6,30

MODEL	A	B	C	D	E	F	G	H	I	L	M	RAKOR CABLE ENTRY
VMA 10/50	250	164	150	90	125	20	13	70	60	120	130	M20x1,5
VMA 10/110	310	164	150	90	125	20	13	70	90	120	130	M20x1,5
VMA 10/200	370	193	190	100-105	160-140	30	13	90	110	147	150	M20x1,5
VMA 10/250	370	193	190	100-105	160-140	30	13	90	110	147	150	M20x1,6
VMA 10/300	392	225	215	120	170	35	17	116	110	200	172	M20x1,7
VMA 10/400	392	225	215	120	170	35	17	116	110	200	172	M20x1,7
VMA 10/550	392	225	215	120	170	35	17	116	110	200	172	M20x1,5
VMA 10/750	540	240	240	140	190	42	17	117	160	200	220	M20x1,5
VMA 10/1000	540	240	240	140	190	42	17	117	160	200	220	M20x1,5
VMA 10/1250	540	240	240	140	190	42	17	117	160	200	220	M20x1,5
VMA 10/1350	540	240	240	140	190	42	17	117	160	200	220	M20x1,5
VMA 10/1600	615	290	300	155	225-255	35	25	140	170	240	275	M20x1,5
VMA 10/2000	615	290	300	155	225-255	35	25	140	170	240	275	M20x1,5
VMA 10/2400	615	290	300	155	225-255	35	25	140	170	240	275	M20x1,5
VMA 10/3000	615	290	300	155	225-255	35	25	140	170	240	275	M20x1,5
VMA 10/4000	680	345	340	180	280	40	25	167	180	310	320	M20x1,5
VMA 10/5000	680	345	340	180	280	40	25	167	180	310	320	M20x1,5
VMA 10/6000	680	345	340	180	280	40	25	167	180	310	320	M20x1,5

750 rpm-50Hz / 900 rpm-60Hz

MODEL	SICAKLIK SINIFI (Celcius)	ÇALIŞMA MONTAJI WORKING MOMENT	STATİK MOMENT STATICAL MOMENT (Kgmm)	SANTRİFUJ KUVVET CENTRIFUGAL FORCE KN (50Hz)	SANTRİFUJ KUVVET CENTRIFUGAL FORCE KN (60Hz)	AĞIRLIK WEIGHT (Kg)	Max. Giriş Gücü Max. INPUT POWER (Kw) 400V - 50Hz	Max. Giriş Gücü Max. INPUT POWER (Kw) 400V - 60Hz	Max. AKIM Max. CURRENT (A) 400V - 50Hz	Max. AKIM Max. CURRENT (A) 400V - 60Hz
VMA 7,5/150	120	46,72	233,60	147,00	1,44	25,00	0,18	0,19	0,40	0,42
VMA 7,5/250	120	93,04	465,20	293,00	2,87	29,00	0,24	0,25	0,60	0,63
VMA 7,5/400	120	124,05	620,25	390,00	3,83	30,00	0,35	0,37	0,80	0,84
VMA 7,5/500	120	155,06	775,30	488,00	4,79	47,00	0,45	0,47	0,95	1,00
VMA 7,5/700	120	213,20	1066,00	670,00	6,57	52,00	0,50	0,53	1,20	1,26
VMA 7,5/900	120	290,74	1453,70	914,00	8,97	55,00	0,60	0,63	1,50	1,58
VMA 7,5/1200	120	406,18	2030,90	1277,00	12,53	100,00	1,10	1,16	2,30	2,42
VMA 7,5/1500	120	473,88	2369,40	1490,00	14,62	115,00	1,30	1,37	2,40	2,52
VMA 7,5/2000	120	609,27	3046,36	1916,00	18,80	130,00	1,60	1,68	4,00	4,20
VMA 7,5/3200	120	974,88	4874,40	3065,00	30,07	200,00	2,00	2,10	5,00	5,25

MODEL	A	B	C	D	E	F	G	H	I	L	M	RAKOR CABLE ENTRY
VMA 7,5/150	405	165	175	100-105	160-140	30	13	90	121	150	140	M20x1,5
VMA 7,5/250	400	225	215	120	170	40	17	110	110	200	160	M20x1,5
VMA 7,5/400	400	225	215	120	170	40	17	110	110	200	160	M20x1,5
VMA 7,5/500	580	240	240	140	190	55	17	117	160	200	200	M20x1,5
VMA 7,5/700	580	240	240	140	190	55	17	117	160	200	200	M20x1,5
VMA 7,5/900	580	240	240	140	190	55	17	117	148	200	200	M20x1,5
VMA 7,5/1200	615	290	300	155	225-255	35	25	140	170	240	275	M20x1,5
VMA 7,5/1500	615	290	300	155	225-255	35	25	140	170	240	275	M20x1,5
VMA 7,5/2000	615	290	300	155	225-255	35	25	140	170	240	275	M20x1,5
VMA 7,5/3200	680	345	340	180	280	40	25	167	180	310	320	M20x1,5
