Preferikal Santrifüj Pompalar

Teknik Çizim 3D Data

Sumak

Tanımı

Döküm gövdeli ve bronz çarklı, kolay taşınabilir, preferikal, yüksek basınçlı ve 6 metreye kadar emiş gücüne sahip pompalardır. Temiz su temininde kullanmak için tasarlanmıştır. Monofaze modeli dahili termik korumalı ve otomatik resetlidir. Çark ve sürtünme yüzeyi bronz olduğu için yüksek sıcaklık ve basınç gerektiren yerlerde kullanımı kolay ve avantajlıdır. 50 Hz ve 60 Hz frekanslarında imal edilebilmektedir.

Kullanım Alanları

Yerleşim birimlerinde, endüstriyel tesislerde, sulama uygulamalarında; ütü makinaları, buhar kazanları gibi yüksek sıcaklık ve basınç gerektiren yerlerde, ısıtma-soğutma sistemlerinde, yat ve gemicilik sektöründe, küçük çaplı bahçelerde, villa ve yazlıklarda temiz su temininde kullanılmaktadır.

Pompa Gövdesi	GG25 DÖKÜM
Çark	BRONZ
Mil	AISI 304 INOX
Debi (max)	2.6 m³/saat
Basma Yüksekliği (max)	98 m
Sıvı Basma Sıcaklığı	0-45°C
Koruma Sınıfı	IP54
İzolasyon	CI.F
Mekanik Salmastra	SERAMİK/KARBON
Pompa Dayanma Basıncı (Pmax)	10 bar

MOTOR									POMPA

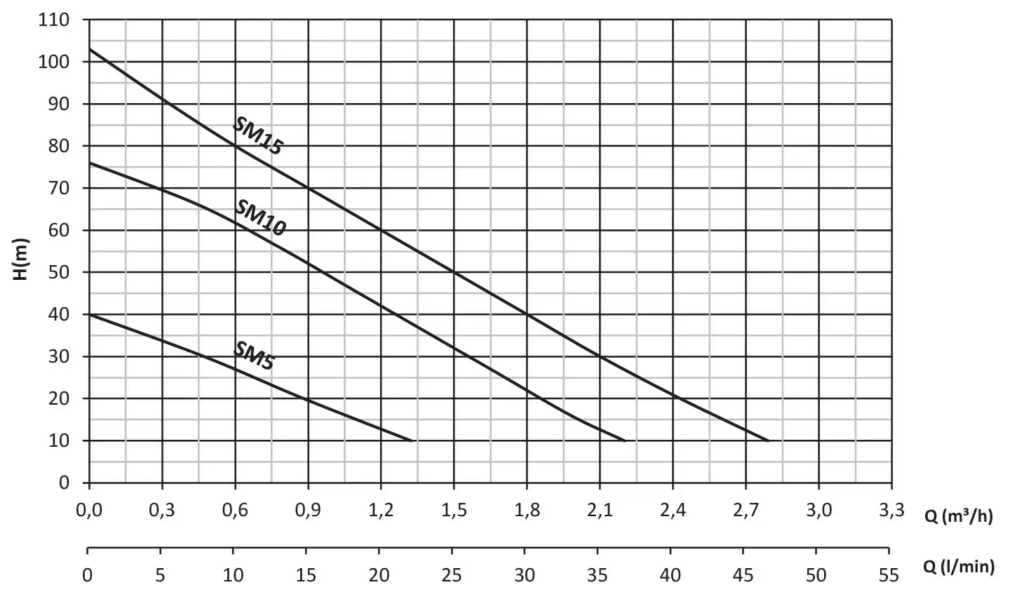

TİP	KW	HP	V	Hz	A	d/d	Kapasitör uf Vc		Hm	Emiş m	Çıkış	KG	m3/h	0.3	0.6	0.9	1.2	2.4
SM5	0.37	0.5	220	50	2.4	2900	10	450	40	6	1″	6	mss	33	28	20	13	–
SMT5	0.37	0.5	380	50	1.4	2900	10	450	40	6	1″	6		33	28	20	13	–
SM10	0.75	1	220	50	5.4	2900	20	450	66	6	1″	10		65	52	43	33	–
SMT10	0.75	1	380	50	2.4	2900	20	450	66	6	1″	10		65	52	43	33	–
SM15	1.1	1.5	220	50	6	2900	25	450	98	6	1″	13		85	75	65	55	15
SMT15	1.1	1.5	380	50	2.5	2900	25	450	98	6	1″	13		85	75	65	55	15

POMPA BOYUT ÖLÇÜLERİ
TİP	A	B	L	W	E	F	H1	H2	DNA	DNM
SM5	100	53	266	120	95	148	63	157	G1″	G1″
SM10	118	61	295	159	121	179	80	195	G1″	G1″
SM15	118	57	294	159	121	179	80	195	G1″	G1″
