Salyangoz Pompalar 2900 d/d

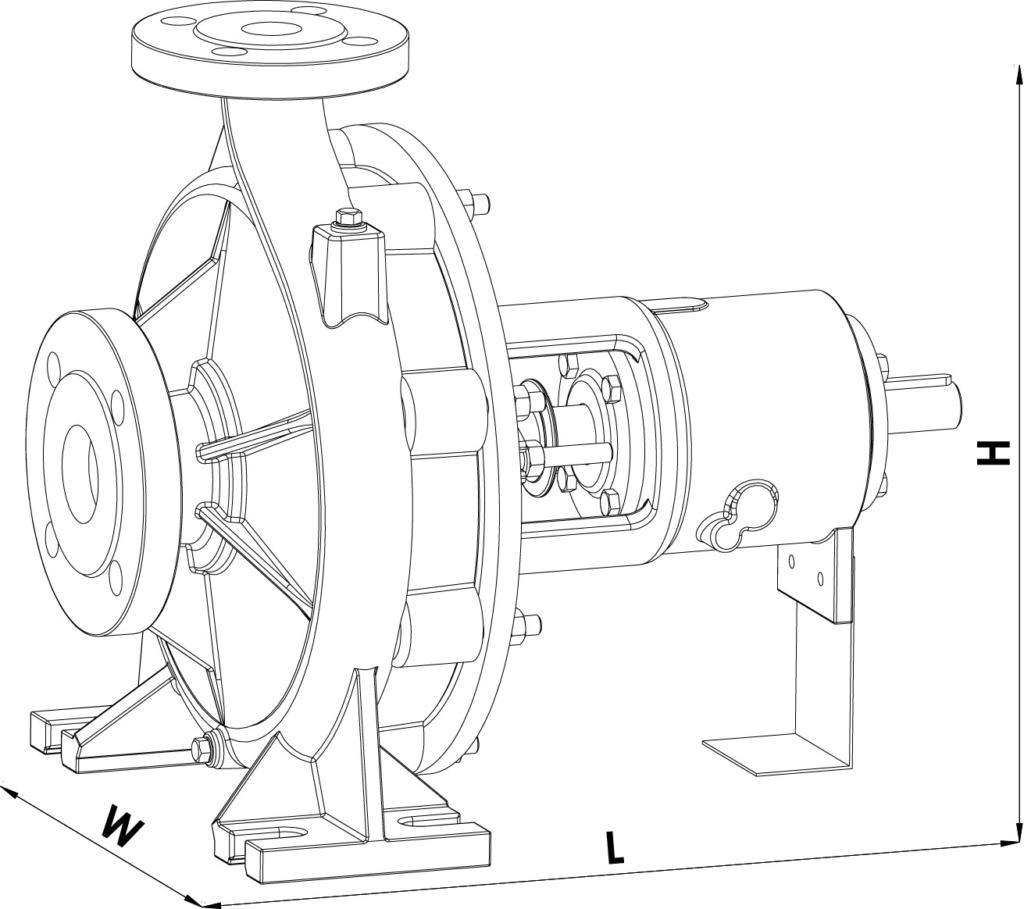

Teknik Çizim 3D Data

Sumak

Tanımı

Döküm gövdeli ve döküm çarklı, yatay milli, tek kademeli, uçtan emişli, kaplin bağlantılı, yüksek irtifalı ve yüksek debili pompalardır. Aşındırıcı ve yanıcı olmayan, katı parçacık ve lif ihtiva etmeyen, düşük viskoziteli sıvıları basınçlandırmada kullanmak için tasarlanmıştır.
50 Hz ve 60 Hz frekanslarında imal edilmektedir.

Kullanım Alanları

Endüstriyel alanlar ve sosyal tesislerde, yıkama sistemlerinde, tarımsal ve damlama sulamalarda, arıtma tesislerinde, madencilik ve demir-çelik endüstrisinde; kazan besleme ve kondens, ısıtma – soğutma, hidrofor ve yangın sistemlerinde kullanılmaktadır.

Pompa Gövdesi	GG25 DÖKÜM
Çark	GG25 DÖKÜM
Mil	AISI 420
Debi (max)	180 m³/saat
Basma Yüksekliği (max)	50 m
Sıvı Basma Sıcaklığı	0-45°C (*120°C)
Sızdırmazlık	YUMUŞAK SALMASTRA / MEKANİK SALMASTRA
Giriş Flanşı	DN 100 PN 16
Çıkış Flanşı	DN 80 PN 16
Pompa Dayanma Basıncı (Pmax)	16 bar

Pompa Teknik Özellikleri

MOTOR					POMPA
TİP	KW	V	Hz	d/d	Hm	Giriş	Çıkış	W	L	H	KG	m3/h	30	50	100	150	180
SMT160/80	11	380	50	2900	33	DN100	DN80	325	495	405	47	mss	32	31	24	12	–
	15	380	50	2900	39	DN100	DN80	325	495	405	48		38	37	32	20	–
	18.5	380	50	2900	44	DN100	DN80	325	495	405	49		43	42	38	28	15
	22	380	50	2900	50	DN100	DN80	325	495	405	50		48	47	46	37	28
