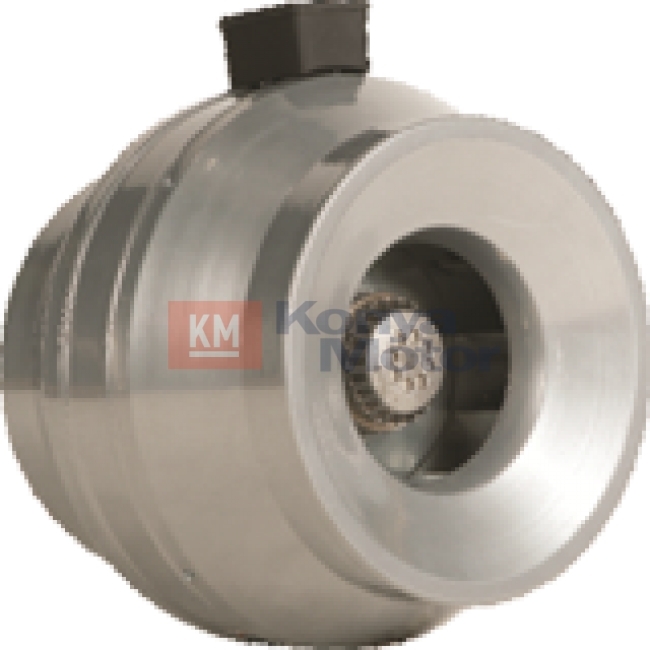

Radyal Kanal Fanları KB
Ürün Kodu : KM0006-018

Ürün Grubu : Fan ve Havalandırma

Teknik Özellikler

ÜRÜN KODU VOLTAJ
(V)
GÜÇ
(W)
AKIM
(A)
HAVA DEBISI
(m³/h)
DEVÄ°R
(dev/dak.)
SICAKLIK
(°C)
AĞIRLIK
(kg.)
KB 160 A 230 V 85W 0,40 500 m³/h 2500 70 °C 3,2
KB 160 B 230 V 85W 0,45 650 m³/h 2500 68 °C 3,5
KB 200 A 230 V 90W 0,54 850 m³/h 2530 64 °C 5,3
KB 200 A 230 V 110W 0,63 1.000 m³/h 2550 63 °C 5,6
KB 250 A 230 V 130W 0,68 1.100 m³/h 2550 65 °C 5,8
KB 250 B 230 V 160W 0,81 1.250 m³/h 2580 65 °C 6,3
KB 315 A 230 V 180W 1 1.600 m³/h 2650 61 °C 7,1
KB 315 B 230 V 120W 1,2 1.900 m³/h 2620 56 °C 8,2



HAVA DEBİSİ (Q) : Fanın birim zamanda transfer ettiği hava miktarıdır. Yaygın olarak m³/h, m³/s veya C.F.M. birimleriyle ifade edilir.
    1 m³/h = 3600 m³/s
    1 C.F.M. = 1,7 m³/h
DEVİR SAYISI (N) : Bir dakikada statorda oluşan döner alan devridir. Yaygın olarak d/dk veya Rpm birimiyle ifade edilir.
BASINÇ (P) : Fanın kapalı bir hacim (hava kanalları gibi) içerisinden havayı transferi sırasında, birim alan için havanın maruz kaldığı ve akışa ters yönde etki eden kuvvettir. Fan karakteristik eğrilerinde Pa veya mmSS olarak ifade edilir.
    1 Pa = 1N/m²
    1 mmSS = 9,8 Pa
STATİK BASINÇ (Ps) : Hava akışının olduğu kanalda, kanalın iç duvarlarındaki sürtünme kuvveti ve kanal içine yerleştirilmiş ekipmanların (damper, susturucu, menfez, filtre gibi ) akışı engelliyici yönde etkilerinden kaynaklı birim alan üzerine etki eden kuvvetlerdir.

DİNAMİK BASINÇ (Pd) : Hava akış hızından kaynaklı birim alan üzerine etki eden kuvvettir.
TOPLAM BASINÇ (PT) : Statik ve dinamik basınçların toplamıdır.
    PT = Ps + Pd
SES SEVİYESİ (dB) : Fanlar çalışma esnasında titreşimden kaynaklı etrafa ses dalgaları yayarlar. Yayılan bu ses dalgaları fandan uzaklaştıkça mesafeye bağlı olarak azalır.
GİRİŞ GÜCÜ (W) : Motorun şebekeden çektiği güçtür. Birimi W veya kW'dir.
    1 HP = 0,75 kW
SICAKLIK (T) : Sıcaklık +40°C'den fazla olmayan, yüksekliğin en çok 1450 m (dahil) olan ve bağıl nemi %95'ten fazla olmayan ortam koşulları standart ortam koşulları kabul edilir.
    Asenkron motorların sargı yalıtımında kullanılan yalıtkan malzemelerin dayanımında en önemli etken sıcaklıktır. Uygulama da uygun yalıtkan seçimini kolaylaştırmak için standartlarda yalıtkanlar sınfına ayrılmıştır. Asenkron motor sargıları genelde B, F ve bazen H yalıtım sınıfındadır.
