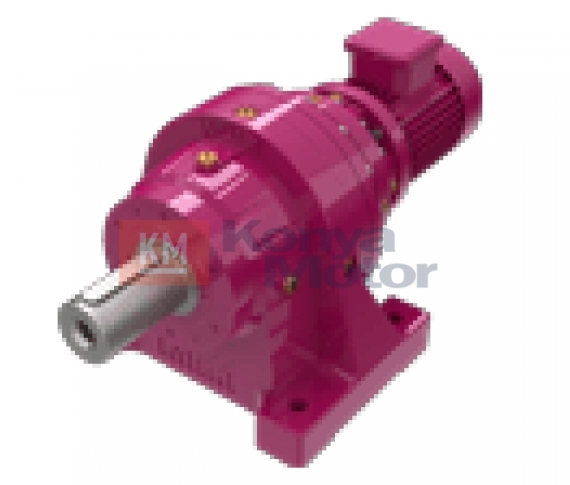

R Serisi
Ürün Kodu : KM0008-010

Ürün Grubu : Yılmaz Redüktör

Teknik Özellikler

Planet Redüktörler günümüzde birçok uygulama alanında ihtiyaç haline gelen ufak hacimde yüksek tork isteklerini karşılamak amacı ile üretilmiş, modüler yapıda, uydu, güneş ve iç dişlilerden oluşan redüktör tipleridir. R serisi redüktörler ayak bağlantılı redüktörlerdir. Farklı sektörlerden gelen talepleri karşılaması amacı ile geniş bir ürün çeşitliliği ve opsiyonel aksesuarları ile piyasaya sunulmuştur. Ufak hacimlerde yüksek tork taşıma kabiliyetleri nedeni ile güç yoğunluğu yüksek redüktörlerdir ve bu nedenle kullanıldıkları uygulamaya bağlı olarak ısıl güçlerinin kontrol edilmesi gerekmektedir. Özellikle mobil uygulamalarda yoğun olarak kullanılan planet redüktörler, vinç, metal şekil verme, inşaat alanlarında da kullanıldığı gibi yenilenebilir enerji sistemlerinden biri olan rüzgar türbinlerinde, kanat hatve ve kule çevirmede yaygın olarak kullanılmaktadır.



Özellikler ve Avantajları İlave Çözümler ve Aksesuarlar
  • 10 farklı yapı büyüklüğü,
  • 1000 Nm ile 50.000 Nm arasında tork aralığı ,
  • 3.5 ile 3000 arasında geniş bir tahvil oranı aralığı,
  • Standart IEC B5 motor bağlayabilme imkanı,
  • Çalışma şartlarına bağlı olarak alternatif soğutma opsiyonları,
  • Konik girişli veya sonsuz tip redüktörler ile akuple olabilme,
  • Hidromotor bağlantı opsiyonu,
  • İsteğe bağlı olarak DIN5480/DIN5482 çoklu kamalı giriş çıkış milleri,
  • GGG40 sfero gövde ve flanşlar,
  • Standart FKM keçe ve sentetik yağ,
  • Standart çıkış keçesi koruma kapağı,
  • Çoklu kamalı iç bağlantılar.
  • IEC B5 Motor bağlantı flanşları,
  • Ayaklı bağlantı imkanı,
  • Mekanik kilit uygulaması,
  • Radyatörlü, eşanjörlü soğutma,
  • Isı sensörü, termostat,
  • Yağ akış sensörü, yağ filtresi,
  • Özel keçe çözümleri,
  • Şeffaf yağ seviye göstergesi,
  • Genleşme tankı,
  • Tork kolu,
  • Elektromanyetik veya hidrolik frenler.
RV..L Serisi RN..L Serisi

Elektrik veya hidrolik motorlu, IEC B5, C26 veya M46 bağlantı flanşlı redüktör grubu


IEC B5, C26 veya M46 bağlantı flanşlı motorsuz redüktör grubu


RT..L Serisi R..K Serisi

Motorsuz giriş milli redüktör grubu


Giriş ve çıkış mili birbirine dik (konik girişli) redüktör grubu




Redüktör Büyüklüğü [Giriş ve Çıkış Aynı Eksende] R11.L.. R12.L.. R15.L.. R16.L.. R19.L.. R23.L.. R24.L.. R27.L.. R29.L.. R35.L..
Tahvil Aralığı [i] 4 - 2763 4 - 2763 4 - 2858 4 - 2858 4 - 2957 3 - 2456 3 - 2456 4 - 2543 4 - 2111 4 - 2202
Nominal Tork [Nm] 1.000 2.000 3.100 5.000 8.500 12.500 20.000 25.000 35.000 50.000
Çıkış Mili Çap/Boy [mm] Ø50/82 Ø50/82 Ø60/105 Ø60/105 Ø80/130 Ø90/170 Ø90/170 Ø110/210 Ø120/210 Ø140/200
Redüktör Büyüklüğü [Giriş ve Çıkış Birbirine Dik] R11.K.. R12.K.. R15.K.. R16.K.. R19.K.. R23.K.. R24.K.. R27.K.. R29.K.. R35.K..
Tahvil Aralığı [i] 7 - 691 7 - 691 6 - 715 6 - 715 7 - 739 11 - 614 11 - 614 8 - 604 8 - 501 8 - 523
Nominal Tork [Nm] 1.000 2.000 3.100 5.000 8.500 12.500 20.000 25.000 35.000 50.000
Çıkış Mili Çap/Boy [mm] Ø50/82 Ø50/82 Ø60/105 Ø60/105 Ø80/130 Ø90/170 Ø90/170 Ø110/210 Ø120/210 Ø140/200
