AVM Industrial Vibration Motors

Technical Drawing 3D Data

AVIBRO foot mounted vibration motors offer a full range of premium quality foot mounted vibrator motors that meet the needs of all industrial machinery where vibration power is required.

We declare that all our AVM series products comply with the essential health and safety requirements of the applicable EEC Directives (safety of machinery 2006/42/EC; and 2014/35/EU Low voltage directives) and are able to fulfill the requirements for free movement.

AVM AFV / AFV-EC / AFV-C AVM-D AVM-P Series vibration motors can be operated by variable Frequency inverters (VFD featured).

All series whıch starts with AVM code;

II2D Ex tb IIIC (T120 °C) Zone 21 Zone 22

Foot Mounted Vibration Motors Technical Specifications

Three-Phase Input Voltage:
For All AVM series : Standart applications: 50Hz- 220 – 230/380-400 Volt or 60Hz 220-240/440-480 Volt
We are offering you different voltage and frequency on demand
APV series can be operated by electronic or electromechanic converters.

Frequency and Rotation per Minute (rpm)

For all AVM-P Series :
2 poles: 3000 rpm- 50 Hz 3600 rpm – 60 Hz
4 poles : 1500 rpm – 50 Hz 1800 rpm – 60 Hz
6 poles : 1000 rpm – 50 Hz 1200 rpm – 60 Hz
8 poles : 750 rpm – 50 Hz 900 rpm – 60 Hz
10 poles : 600 rpm – 50 Hz 720 rpm – 60 Hz
12 poles : 500 rpm – 50 Hz 600 rpm – 60 Hz

Foot Mounted Vibration Motors Adjusting Vibration Force

AVIBRO Vibration motors are designed for gaining most vibration according to working regime S1. Thanks to degress on both end Masses from %0 to %100 you can adjust requied vibration force. Eccentric masses on both side ends of shaft must be at same degrees.

AVIBRO Mechanical Protection

We hereby declare that All AVM Series goods are manufacturing in compliance with regulations envisioned by EEC( Machine directive 2006/42/EC Directive 2006/42/EC of the European Parliament and of the Council of 17 May 2006 on machinery, and amending Directive 95/16/EC (recast) AND 2014/35/EU Directive 2014/35/EU of the European Parliament and of the Council of 26 February 2014 on the harmonisation of the laws of the Member States relating to the making available on the market of electrical equipment designed for use within certain voltage limits (recast). *Decleration will loose its validity if there will be any change by product.

AVIBRO Inside of Electric Motor

We are highly aware of enviromental pollution in our Planet. We are highly aware of enviromental pollution in our Planet. For this reason, AVIBRO offers you more power compared to its competitors with the STATOR-ROTOR design created with the lowest loss silicon magnetic lamination sheets, while offering products with increased efficiency by reducing heating.

AVIBRO Vibration Motors Isolation Class

AVM series vibration motors have powerful standard H class insulation. On demand, you can choose a stronger insulation class. Eccentric weight covers, bearing covers and terminal covers are mechanically protected against external damage with o-ring seals. Inside the terminal box, it is protected by Epoxy resin against breakage against leakage and vibration. IP 65-7

AVIBRO Vibration Motors Enviromental Working Temperature

For AVM-P Series -20 C +40 C ( -4 F 104 F )

AVIBRO Vibration Motors Thermal Protection

For AVM series products, we do not have a standard thermistor application. We offer 130 C PTC Application on AVM-P series products on demand.

AVIBRO Vibration Motors Body and Rotating Shaft

For AVM series, all other series and new products, stress analyzes are made on the product bodies and bearing covers on the 3D CAD program. Afterwards, we manufacture our 50 frame size body and bearing covers, our special alloy aluminum injection molding 60 and 110 structure size body and bearing covers from high resistant GGG 40 ductile cast iron.
Our rotating shafts (rotor shaft) use NiCrMo special steel round raw material with high resistance to torsion and rupture with heat treatment.

AVIBRO Vibration Motors Painting

We use electrostatic epoxy powder paint in almost all of our AVM Series products.
Body color code: ORANGE
Covers color Code: ORANGE

AVIBRO Vibration Motors Bearing and Lubrication

AVIBRO vibrator motors use bearings with C4 backlash produced for long-lasting vibration in all standard products. Thus, we produce long-lasting vibration motors for our customers. For our vibration motor bearings, we use long-lasting, high-strength greases against high centrifugal forces, stress caused by vibration, and abrasions that may occur from loads on bearing internal grains. We use labyrinth type channels and oil seals to ensure that the grease runs in the bearings without any leakage.

AVIBRO Vibration Motors On Demand Manufacturing We Offer

Pre-heaters
Stainless side covers Cr
Different foot-prints for your special applications

design productions

AVM 2 poles 3000 rpm-50Hz / 3600 rpm-60Hz

Model / Type	Gövde / Size	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 50Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 60Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 50Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 60Hz	(*) Statik Moment / Statical Moment (Kgmm) 50Hz	(*) Statik Moment / Statical Moment (Kgmm) 60Hz	Ağırlık / Weight (Kg) 50Hz	Ağırlık / Weight (Kg) 60Hz	Giriş Gücü / Input Power (W) 50Hz	Giriş Gücü / Input Power (W) 60Hz	Nominal Akım / Nom. Current (A) 400V 50Hz	Nominal Akım / Nom. Current (A) 460V 60Hz	IA / IN 50Hz 220V 50Hz	IA / IN 60Hz 115V 60Hz	IA / IN 50Hz	IA / IN 60Hz
AVM 65/3	10	61	69	0,59	0,67	6,1	4,7	4,9	4,7	150	165	0,30	0,30	0,51	0,52	2,72	3,00
AVM 130/3	10	153	143	1,50	1,40	15,2	9,8	5,4	5,1	180	180	0,35	0,32	0,59	0,54	2,64	2,96
AVM 200/3	10	214	226	2,09	2,21	21,3	15,6	5,7	5,4	180	180	0,35	0,32	0,59	0,54	2,64	2,96
AVM 300/3	20	323	281	3,16	2,75	32,1	19,4	8,5	8,2	280	290	0,60	0,50	1,02	0,85	3,50	4,15
AVM 400/3	20	421	456	4,13	4,47	41,8	31,4	8,9	8,5	370	400	0,75	0,70	1,27	1,19	4,10	4,35
AVM 500/3	30A	565	552	5,54	5,41	56,2	38,1	14,6	14,0	470	520	0,80	0,75	1,36	1,27	4,15	4,60
AVM 650/3	30A	674	681	6,61	6,68	66,9	47,0	14,9	14,4	550	600	0,90	0,85	1,53	1,44	4,25	4,70
AVM 760/3	30A	751	798	7,36	7,82	74,6	55,1	15,4	14,7	550	650	0,90	0,90	1,53	1,55	4,30	4,90
AVM 800/3	40A	797	866	7,81	8,49	79,2	59,8	22,8	22,2	650	680	1,10	1,00	1,87	1,73	3,80	5,80
AVM 850/3	40A	891	913	8,74	8,95	88,6	63,0	23,2	22,2	660	700	1,20	1,10	2,04	1,87	3,90	6,00
AVM 950/3	40A	996	1056	9,77	10,35	99,0	72,9	23,5	22,6	720	800	1,50	1,50	2,55	2,59	3,70	4,10
AVM 1100/3	40A	1195	1127	11,72	11,05	118,8	77,8	23,8	22,9	1000	1100	1,75	1,70	2,97	2,94	3,65	4,00
AVM 1300/3	40A	1394	1397	13,67	13,70	138,6	96,4	25,5	24,1	1300	1200	2,20	2,00	3,74	3,46	4,00	5,06
AVM 1600/3	50A	1655	1702	16,23	16,69	164,5	117,4	33,6	32,3	1500	1500	2,40	2,10	4,08	3,57	4,68	4,96
AVM 1800/3	50A	1847	1895	18,11	18,59	183,5	130,8	34,9	32,9	2000	2000	3,20	3,00	5,44	5,19	4,46	5,45
AVM 2000/3	50A	2045	2155	20,06	21,14	203,2	148,7	35,5	34,2	2200	2300	3,40	2,90	5,78	4,93	4,34	5,80
AVM 2300/3	50A	2316	2392	22,72	23,46	230,2	165,1	36,3	34,4	2200	2300	3,40	2,90	5,78	4,93	4,34	5,80
AVM 2500/3	60A	2584	2566	25,34	25,17	256,8	177,1	78,5	76,5	2500	2400	3,80	3,50	--	--	4,86	5,72
AVM 2850/3	60A	2956	2891	28,99	28,36	293,8	199,5	68,0	66,0	3000	2800	4,50	3,90	--	--	4,92	6,11
AVM 3300/3	60A	3548	3322	34,80	32,58	352,7	229,3	70,0	68,0	4000	4000	6,40	5,70	--	--	4,52	5,24
AVM 4000/3	60A	4308	5041	42,26	49,45	428,2	347,9	73,0	71,0	4200	4200	6,20	5,40	--	--	4,63	5,30
AVM 5000/3	60A	5188	6101	50,89	59,85	515,7	421,1	76,0	77,0	5000	5000	7,80	6,70	--	--	5,94	7,34
AVM 6500/3	90A	6611	6547	64,85	64,22	657,1	451,9	246,5	244,5	8000	8000	13,00	12,00	--	--	6,27	6,54
AVM 7600/3	90A	7691	7714	75,44	75,67	764,4	532,4	256,5	253,5	9000	9000	15,00	13,00	--	--	4,66	5,91
AVM 9000/3	90A	9107	9000	89,34	88,29	905,2	621,2	264,0	261,0	10000	9500	16,30	13,70	--	--	4,51	5,68

AVM 2 poles 3000 rpm-50Hz / 3600 rpm-60Hz

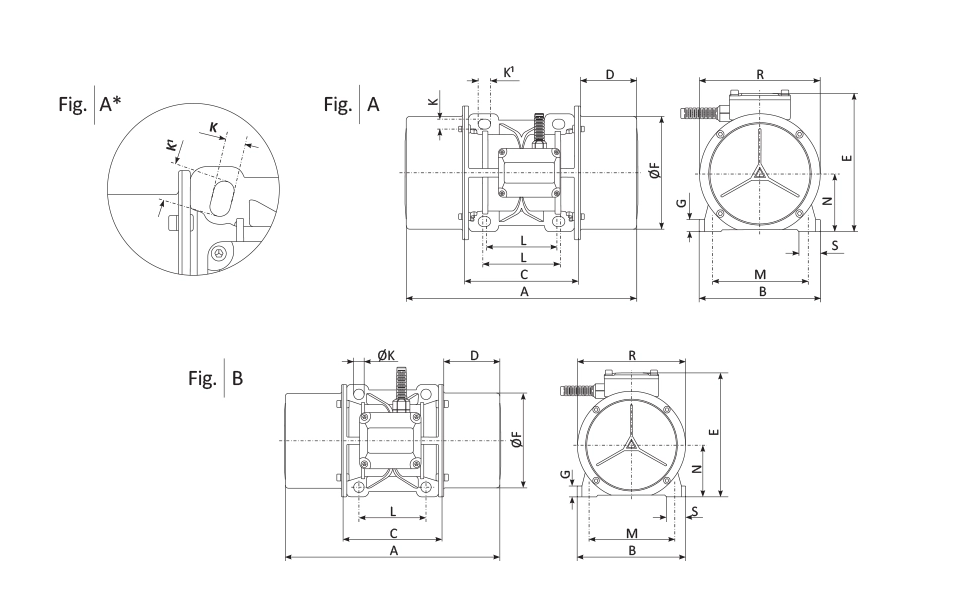

Model / Type	Gövde / Size	Fig	A	B	C	D	E	ØF	R	L	M	ØK	ØK	K¹	G	S	N
AVM 65/3	10	A	235	123,5	108	63,5	151,5	107	132,5	62÷74	106	8,75	4	14,5	17	22	59,5
AVM 130/3	10	A	235	123,5	108	63,5	151,5	107	132,5	62÷74	106	8,75	4	14,5	17	22	59,5
AVM 200/3	10	A	235	123,5	108	63,5	151,5	107	132,5	62÷74	106	8,75	4	14,5	17	22	59,5
AVM 1600/3	50A	A	289	150,5	134	77,5	175	128	150	90	125	13,5	4	-	20	27	74,5
AVM 1800/3	50A	A	289	150,5	134	77,5	175	128	150	90	125	13,5	4	-	20	27	74,5
AVM 2000/3	50A	A	286	190	153	66,5	203,5	155	185	100÷105	140÷160	12	4	22,5	22	38	93,5
AVM 2300/3	50A	A	286	190	153	66,5	203,5	155	185	100÷105	140÷160	12	4	22,5	22	38	93,5
AVM 500/3	30A	A*	286	190	153	66,5	203,5	155	185	100÷105	140÷160	12	4	22,5	22	38	93,5
AVM 650/3	30A	A*	363	210	188	87,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM 760/3	30A	A*	363	210	188	87,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM 300/3	20	B	363	210	188	87,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM 400/3	20	B	363	210	188	87,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM 800/3	40A	B	363	210	188	87,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM 850/3	40A	B	466	230	226	120	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM 950/3	40A	B	466	230	226	120	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM 1100/3	40A	B	466	230	226	120	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM 1300/3	40A	B	466	230	226	120	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM 2500/3	60A	C	544	269	260	142	274	244	282	155	225	22	4	-	25	53,5	133
AVM 2850/3	60A	C	544	269	260	142	274	244	282	155	225	22	4	-	25	53,5	133
AVM 3300/3	60A	C	544	269	260	142	274	244	282	155	225	22	4	-	25	53,5	133
AVM 4000/3	60A	C	544	269	260	142	274	244	282	155	225	22	4	-	25	53,5	133
AVM 5000/3	60A	C	544	269	260	142	274	244	282	155	225	22	4	-	25	53,5	133
AVM 6500/3	90A	D	630	390	366	132	398,5	354	405	100 x 2	320	28	6	-	38	76	196
AVM 7600/3	90A	D	630	390	366	132	398,5	354	405	100 x 2	320	28	6	-	38	76	196
AVM 9000/3	90A	D	630	390	366	132	398,5	354	405	100 x 2	320	28	6	-	38	76	196

AVM 4 poles 1500 rpm-50Hz / 1800 rpm-60Hz

Model / Type	Gövde / Size	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 50Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 60Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 50Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 60Hz	(*) Statik Moment / Statical Moment (Kgmm) 50Hz	(*) Statik Moment / Statical Moment (Kgmm) 60Hz	Ağırlık / Weight (Kg) 50Hz	Ağırlık / Weight (Kg) 60Hz	Giriş Gücü / Input Power (W) 50Hz	Giriş Gücü / Input Power (W) 60Hz	Nominal Akım / Nom. Current (A) 400V 50Hz	Nominal Akım / Nom. Current (A) 460V 60Hz	IA / IN 50Hz 220V 50Hz	IA / IN 60Hz 115V 60Hz	IA / IN 50Hz	IA / IN 60Hz
AVM 20/15	10	23	27	0,26	0,27	9,1	7,4	5,0	4,8	90	85	0,22	0,20	0,34	0,34	1,85	2,00
AVM 30/15	10	30	39	0,29	0,38	11,9	10,7	5,2	5,0	90	85	0,22	0,20	0,34	0,34	1,85	2,00
AVM 60/15	10	54	58	0,53	0,56	21,3	16,0	5,7	5,4	90	85	0,22	0,20	0,34	0,34	1,85	2,00
AVM 90/15	10	84	93	0,82	0,91	33,4	25,7	6,5	6,1	95	105	0,24	0,26	0,40	0,44	1,95	2,10
AVM 200/15	20	210	207	2,06	2,03	83,5	57,1	10,5	9,5	180	190	0,42	0,38	0,71	0,64	2,42	2,90
AVM 250/15	20	242	248	2,37	2,43	96,2	68,4	11,0	10,3	250	270	0,54	0,42	0,91	0,71	3,28	3,50
AVM 300/15	30B	303	341	2,97	3,34	120,4	94,1	17,0	15,8	280	300	0,62	0,60	1,05	1,02	3,18	3,50
AVM 400/15	30B	421	439	4,13	4,30	167,4	121,2	18,2	16,6	300	350	0,64	0,66	1,08	1,12	3,36	3,68
AVM 520/15	30B	546	609	5,35	5,97	217,1	168,1	20,2	18,8	350	400	0,70	0,74	1,19	1,26	3,44	3,86
AVM 750/15	40B	743	700	7,29	6,86	295,4	193,2	28,0	26	500	525	0,96	0,92	1,63	1,57	3,54	4,52
AVM 900/15	40B	892	867	8,75	8,50	354,6	239,4	30,4	27,2	550	650	1,00	0,98	1,73	1,69	3,64	3,43
AVM 1100/15	40B	1127	1067	11,05	10,46	448,1	294,6	34,0	28,2	600	650	1,10	0,98	1,87	1,69	3,28	3,43
AVM 1300/15	40B	1314	1291	12,89	12,66	522,4	356,4	35,0	33,0	720	800	1,28	1,32	2,18	2,24	3,90	4,14
AVM 1500/15	50A	1523	1655	14,94	16,23	605,5	456,9	42,0	40,0	900	1050	1,45	1,50	2,47	2,55	4,10	4,20
AVM 1800/15	50A	1833	1916	17,98	18,79	728,7	529,1	47,0	43,0	1100	1200	2,00	1,90	3,46	3,30	4,32	4,94
AVM 2000/15	50B	2137	2166	20,96	21,24	849,6	598,1	49,7	45,5	1300	1350	2,45	2,30	4,24	4,00	4,30	4,90
AVM 2300/15	50B	2442	2474	23,95	24,27	970,9	683,1	54,0	49,5	1500	1500	2,90	2,80	5,00	4,84	5,95	7,00
AVM 2450/15	60A	2574	2502	25,26	24,54	1023,3	690,8	95,0	90,0	1600	1700	3,20	3,00	--	--	6,10	7,25
AVM 2700/15	60A	2943	2614	28,87	25,64	1170,1	721,7	98,5	93,5	1700	1800	3,30	3,10	--	--	4,90	6,90
AVM 3100/15	60A	3360	3243	32,96	31,81	1335,8	895,4	100,5	94,5	2000	2100	3,70	3,50	--	--	6,48	7,45
AVM 3800/15	70A	3859	3802	37,85	37,29	1534,2	1049,7	112,0	105,0	2200	2500	4,00	3,90	--	--	7,10	7,00
AVM 4300/15	70A	4503	4005	44,17	39,28	1790,3	1105,7	116,0	108,0	2800	3000	5,00	4,90	--	--	6,11	7,18
AVM 5000/15	80A	5926	6367	58,13	62,46	2356,1	1757,9	175,0	166,0	3500	3400	5,90	5,00	--	--	6,94	8,00
AVM 6000/15	80A	6240	6412	61,24	62,90	2480,9	1770,3	176,5	168,5	4000	4500	7,00	6,80	--	--	7,00	8,10
AVM 7000/15	90A	6733	6703	66,05	65,75	2676,9	1850,7	274,0	265,0	6000	6000	10,50	9,00	--	--	6,50	7,70
AVM 7500/15	90A	7502	7208	73,59	70,71	2982,6	1990,1	280,0	270,0	6200	6500	11,20	11,60	--	--	5,10	5,40
AVM 7900/15	90A	8070	7994	79,16	78,42	3208,5	2207,2	283,0	272,0	7000	8000	11,60	11,50	--	--	5,45	5,60
AVM 9500/15	100A	9519	9127	93,38	89,53	37,84,6	2519,9	340,0	338,0	7500	8500	12,20	12,00	--	--	6,56	6,70
AVM 11500/15	100A	10868	10912	106,61	107,04	4320,9	3012,8	350,0	341,0	11000	10500	17,50	16,00	--	--	7,00	8,10

AVM 4 poles 1500 rpm-50Hz / 1800 rpm-60Hz

Model / Type	Gövde / Size	Fig	A	B	C	D	E	ØF	R	L	M	ØK	ØK	K¹	G	S	N
AVM 20/15	10	A	235	123,5	108	63,5	151,5	107	132,5	62÷74	106	8,75	4	14,5	17	22	59,5
AVM 30/15	10	A	235	123,5	108	63,5	151,5	107	132,5	62÷74	106	8,75	4	14,5	17	22	59,5
AVM 60/15	10	A	235	123,5	108	63,5	151,5	107	132,5	62÷74	106	8,75	4	14,5	17	22	59,5
AVM 90/15	10	A	235	123,5	108	63,5	151,5	107	132,5	62÷ 74	106	8,75	4	14,5	17	22	59,5
AVM 200/15	20	B	289	150,5	134	77,5	175	128	150	90	125	13,5	4	-	20	27	74,5
AVM 250/15	20	B	289	150,5	134	77,5	175	128	150	90	125	13,5	4	-	20	27	74,5
AVM 300/15	30B	A*	322	190	153	84,5	203,5	155	185	100÷105	140÷160	12	4	22,5	22	38	93,5
AVM 400/15	30B	A*	322	190	153	84,5	203,5	155	185	100÷105	140÷60	12	4	22,5	22	38	93,5
AVM 520/15	30B	A*	322	190	153	84,5	203,5	155	185	100÷105	140÷160	12	4	22,5	22	38	93,5
AVM 750/15	40B	B	405	210	188	108,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM 900/15	40B	B	405	210	188	108,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM 1100/15	40B	B	405	210	188	108,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM 1300/15	40B	B	405	210	188	108,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM 1500/15	50A	A	466	230	226	120	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM 1800/15	50A	A	466	230	226	120	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM 2000/15	50B	A	520	230	226	147	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM 2300/15	50B	A	520	230	226	147	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM 2450/15	60A	C	544	269	260	142	274	244	282	155	225	22	4	-	25	53,5	133
AVM 2700/15	60A	C	544	269	260	142	274	244	282	155	225	22	4	-	25	53,5	133
AVM 3100/15	60A	C	544	269	260	142	274	244	282	155	225	22	4	-	25	53,5	133
AVM 3800/15	70A	C	544	315	290	127	323,5	284	327	155	255	22	4	-	30	65,5	160
AVM 4300/15	70A	C	544	315	290	127	323,5	284	327	155	255	22	4	-	30	65,5	160
AVM 5000/15	80A	C	631	340	334	148,5	352	309	360	180	280	25	4	-	35	77	172
AVM 6000/15	80A	C	631	340	334	148,5	352	309	360	180	280	25	4	-	35	77	172
AVM 7000/15	90A	D	630	390	366	132	398,5	354	405	100 x 2	320	28	6	-	38	76	196
AVM 7500/15	90A	D	630	390	366	132	398,5	354	405	100 x 2	320	28	6	-	38	76	196
AVM 7900/15	90A	D	630	390	366	132	398,5	354	405	100 x 2	320	28	6	-	38	76	196
AVM 9500/15	100A	D	740	460	410	165	454,5	412	465	125 x 2	380	38	6	-	45	98	222
AVM 11500/15	100A	D	740	460	410	165	454,5	412	465	125 x 2	380	38	6	-	45	98	222

AVM 6 poles 1000 rpm-50Hz / 1200rpm-60Hz

Model / Type	Gövde / Size	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 50Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 60Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 50Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 60Hz	(*) Statik Moment / Statical Moment (Kgmm) 50Hz	(*) Statik Moment / Statical Moment (Kgmm) 60Hz	Ağırlık / Weight (Kg) 50Hz	Ağırlık / Weight (Kg) 60Hz	Giriş Gücü / Input Power (W) 50Hz	Giriş Gücü / Input Power (W) 60Hz	Nominal Akım / Nom. Current (A) 400V 50Hz	Nominal Akım / Nom. Current (A) 460V 60Hz	IA / IN 50Hz 220V 50Hz	IA / IN 60Hz 115V 60Hz	IA / IN 50Hz	IA / IN 60Hz
AVM 200/10	30B	189	258	1,85	2,53	169,1	160,2	20,0	20,0	270	250	0,60	0,55	1,02	0,93	2,65	3,00
AVM 270/10	30B	242	331	2,37	3,24	216,4	205,6	20,2	20,2	320	350	0,75	0,72	1,27	1,22	2,65	2,90
AVM 390/10	40B	318	446	3,12	4,37	284,5	277,1	29,0	28,0	350	380	0,80	0,76	1,36	1,31	2,48	2,80
AVM 530/10	40B	597	639	5,85	6,26	534,1	396,9	32,5	30,5	450	500	1,05	0,95	1,78	1,64	2,50	3,68
AVM 650/10	40B	655	701	6,42	6,87	585,9	435,4	36,5	34,5	550	600	1,10	0,98	1,81	1,69	2,58	3,71
AVM 750/10	50A	814	861	7,98	8,44	728,2	534,8	45,5	43,0	680	720	1,40	1,25	2,38	2,16	2,79	3,36
AVM 1110/10	50B	1067	1190	10,46	11,66	954.4	739,3	54,0	49,0	750	750	1,60	1,50	2,72	2,59	3,34	4,10
AVM 1200/10	50B	1211	1267	11,88	12,42	1083,3	787,1	55,0	49,5	780	800	1,65	1,55	2,80	2,68	3,47	4,40
AVM 1300/10	50C	1356	1327	13,30	13,01	1213,1	824,4	57,5	52,5	850	900	1,70	1,60	2,89	2,72	4,33	4,48
AVM 1550/10	50C	1627	1587	15,96	15,56	1455,4	985,9	65,0	59,0	950	1000	1,80	1,70	3,06	2,94	3,05	3,65
AVM 1700/10	60B	1683	1708	16,51	16,75	1505,5	1061,1	93,0	87,0	1100	1200	2,30	2,10	--	--	4,23	4,00
AVM 2000/10	60B	1820	1941	17,85	19,04	1628,1	1205,8	97,0	93,0	1300	1400	2,80	2,75	--	--	3,23	4,05
AVM 2300/10	60C	2243	2391	22,00	23,45	2006,5	1485,3	106,0	99,0	1500	1800	3,00	2,90	--	--	3,55	4,12
AVM 3000/10	70B	3144	3281	30,84	32,18	2812,5	2038,2	160,0	152,0	2000	2100	4,50	4,30	--	--	4,35	4,86
AVM 4500/10	80B	4211	4587	41,31	44,99	3767,0	2849,5	202,0	192,0	2500	3000	4,80	5,00	--	--	5,81	6,00
AVM 5000/10	80B	4597	5012	45,09	49,16	4112,3	3113,5	213,0	205,0	3200	3800	6,50	6,00	--	--	5,24	5,43
AVM 6000/10	80B	5237	5443	51,37	53,39	4684,8	3881,3	220,0	211,0	3800	4000	7,20	6,90	--	--	5,68	5,96
AVM 6500/10	90B	6052	5911	59,37	57,98	5413,9	3672,1	324,0	310,0	4000	4400	7,70	7,00	--	--	4,88	5,12
AVM 7000/10	90B	7160	6705	70,24	65,77	6405,1	4165,3	332,0	316,0	5000	5600	8,80	8,60	--	--	4,55	5,92
AVM 8500/10	90C	9023	8891	88,51	87,22	8071,6	5523,3	364,0	330,0	7500	8000	13,90	12,70	--	--	4,69	5,86
AVM 9800/10	90C	9622	9802	94,39	96,15	8607,5	6089,2	386,0	377,0	8000	8500	14,60	13,40	--	--	4,96	5,05
AVM 10000/10	100B	10220	10089	100,25	98,97	9142,5	6267,5	415,0	392,0	8500	8800	15,00	14,10	--	--	5,13	6,58
AVM 12000/10	100B	12937	12571	126,91	123,32	11572,9	7809,4	458,0	424,0	9500	10000	16,50	15,40	--	--	5,68	5,96
AVM 13500/10	100B	13889	13497	136,25	132,40	12424,6	8384,7	465,0	432,0	10000	10000	17,10	16,60	--	--	5,00	5,12
AVM 14500/10	100B	14900	14322	146,16	140,49	13329,1	8897,2	585,0	536,0	11800	12000	18,20	18,00	--	--	6,00	5,98
AVM 15000/10	110B	15985	15106	156,81	148,19	14299,6	9384,2	600,0	560,0	12500	13000	19,10	18,50	--	--	6,12	6,88
AVM 18500/10	110B	18968	19566	186,07	191,94	16968,1	12154,9	655,0	580,0	13800	14000	25,00	23,90	--	--	5,88	6,18
AVM 20500/10	110B	21068	20107	206,67	197,25	18846,7	12491,0	665,0	600,0	15000	15400	26,40	24,80	--	--	4,88	5,90
AVM 22500/10	120B	22540	20362	221,12	199,75	20162,8	12628,5	1025	995,0	19000	19000	33,00	25,50	--	--	4,68	5,89
AVM 25500/10	120B	25300	24100	248,19	236,42	22632,4	14971,4	1050	1027	19000	19000	33,00	25,50	--	--	4,68	--
AVM 30000/10	120B	30575	30240	299,94	296,65	27351,1	18787,6	1315	1065	24000	25800	40,00	38,00	--	--	4,90	5,40

AVM 6 poles 1000 rpm-50Hz / 1200rpm-60Hz

Model / Type	Gövde / Size	Fig	A	B	C	D	E	ØF	R	L	M	ØK	ØK	K¹	G	S	N
AVM 200/10	30B	A*	322	190	153	84,5	203,5	155	185	100÷105	140÷160	12	4	22,5	22	38	93,5
AVM 270/10	30B	A*	322	190	153	84,5	203,5	155	185	100÷105	140÷160	17	4	22,5	22	38	93,5
AVM 390/10	40B	B	405	210	188	108,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM 530/10	40B	B	405	210	188	108,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM 650/10	40B	B	405	210	188	108,5	228,5	183	220	120	170	18,5	4	-	26	37	107,5
AVM 750/10	50A	A	466	230	226	120	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM 1110/10	50B	A	520	230	226	147	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM 1200/10	50B	A	520	230	226	147	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM 1300/10	50C	A	580	230	226	177	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM 1550/10	50C	A	580	230	226	177	248	220	260	140÷150	190	22	4	23,5	27	50,5	120,5
AVM 1700/10	60B	C	604	269	260	172	274	244	282	155	225	22	4	-	25	53,5	133
AVM 2000/10	60B	C	604	269	260	172	274	244	282	155	225	22	4	-	25	53,5	133
AVM 2300/10	60C	C	634	269	260	187	274	244	282	155	225	22	4	-	25	53,5	133
AVM 3000/10	70B	C	634	315	290	172	323,5	284	327	155	255	25	4	-	30	65,5	160
AVM 4500/10	80B	C	773	340	334	219,5	352	309	360	180	280	25	4	-	35	77	172
AVM 5000/10	80B	C	773	340	334	219,5	352	309	360	180	280	25	4	-	35	77	172
AVM 6000/10	80B	C	773	340	334	219,5	352	309	360	180	280	28	6	-	35	77	172
AVM 6500/10	90B	D	750	390	366	192	398,5	354	405	100x2	320	28	6	-	38	76	196
AVM 7000/10	90B	D	750	390	366	192	398,5	354	405	100x2	320	28	6	-	38	76	196
AVM 8500/10	90C	D	842	390	366	238	398,5	354	405	100 x 2	320	28	6	-	38	76	196
AVM 9800/10	90C	D	842	390	366	238	398,5	354	405	100 x 2	320	38	6	-	38	76	196
AVM 10000/10	100B	D	884	460	410	237	454,5	412	465	125 x 2	380	38	6	-	45	98	222
AVM 12000/10	100B	D	884	460	410	237	454,5	412	465	125 x 2	380	38	6	-	45	98	222
AVM 13500/10	100B	D	884	460	410	237	454,5	412	465	125 x 2	380	38	6	-	45	98	222
AVM 14500/10	100B	D	884	460	410	237	454,5	412	465	125 x 2	380	45	8	-	45	98	222
AVM 15000/10	110B	E	1005	573	549	228	538	486	540	140 x 3	480	45	8	-	50	120	268
AVM 18500/10	110B	E	1005	573	549	228	538	486	540	140 x 3	480	45	8	-	50	120	268
AVM 20500/10	110B	E	1005	573	549	228	538	486	540	140 x 3	480	45	8	-	50	120	268
AVM 22500/10	120B	E	1200	700	585	305	655	596	670	140 x 3	600	45	8	-	45	140	320
AVM 25500/10	120B	E	1200	700	585	305	655	596	670	140 x 3	600	45	8	-	45	140	320
AVM 30000/10	120B	E	1200	700	585	305	655	596	670	140 x 3	600	45	8	-	45	140	320

AVM 8 poles 750 rpm-50Hz / 900 rpm-60Hz

Model / Type	Gövde / Size	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 50Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 60Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 50Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 60Hz	(*) Statik Moment / Statical Moment (Kgmm) 50Hz	(*) Statik Moment / Statical Moment (Kgmm) 60Hz	Ağırlık / Weight (Kg) 50Hz	Ağırlık / Weight (Kg) 60Hz	Giriş Gücü / Input Power (W) 50Hz	Giriş Gücü / Input Power (W) 60Hz	Nominal Akım / Nom. Current (A) 400V 50Hz	Nominal Akım / Nom. Current (A) 460V 60Hz	IA / IN 50Hz 220V 50Hz	IA / IN 60Hz 115V 60Hz	IA / IN 50Hz	IA / IN 60Hz
AVM 120/75	30B	106	141	1,04	1,38	168,5	155,7	18,6	18,6	230	250	0,85	0,75	1,44	1,29	2,15	2,11
AVM 160/75	30B	137	187	1,34	1,83	217,8	206,5	20,2	20,2	250	300	0,95	0,85	1,61	1,47	2,36	2,44
AVM 210/75	40B	178	241	1,74	2,36	283,1	266,2	27,8	27,8	350	380	1,10	1,05	1,87	1,81	2,05	2,30
AVM 330/75	40B	281	396	2,75	3,88	446,8	437,3	33,7	33,7	300	280	0,75	0,70	1,27	1,21	1,75	3,00
AVM 500/75	50A	458	601	4,49	5,89	728,3	663,7	45,6	45,6	400	450	1,20	1,20	2,04	2,07	2,42	2,60
AVM 700/75	50B	534	803	5,23	7,87	849,2	886,8	50,5	49,8	450	500	1,40	1,30	2,38	2,24	2,56	2,96
AVM 800/75	50B	610	881	5,98	8,64	970,1	972,9	54,4	54,6	550	560	1,55	1,40	2,63	2,42	2,43	2,87
AVM 950/75	50B	686	991	6,73	9,72	1090,9	1094,4	58,4	58,4	720	760	1,60	1,50	2,72	2,59	4,38	3,67
AVM 1200/75	60B	1081	1467	10,60	14,39	1719,1	1620,2	109,0	109,0	1100	1100	2,20	2,20	--	--	2,65	3,45
AVM 1500/75	60C	1261	1791	12,37	17,57	2005,4	1977,9	118,0	118,0	1150	1250	2,60	2,30	--	--	2,81	3,05
AVM 2000/75	70B	1769	2296	17,35	22,52	2813,3	2535,7	156,0	156,0	1700	1800	4,40	4,20	--	--	3,66	3,05
AVM 3200/75	80B	2533	3774	24,84	37,02	4028,3	4168,0	210,0	210,0	2000	2200	5,20	5,10	--	--	4,00	4,66
AVM 4800/75	90B	3727	5676	36,56	55,68	5927,1	6268,6	255,0	255,0	4000	4300	8,20	7,90	--	--	3,96	5,35
AVM 5800/75	90C	4738	6713	46,48	65,85	7535,0	7413,8	358,0	358,0	5600	6000	10,50	10,00	--	--	3,12	3,30
AVM 5900/75	100B	5602	7005	54,95	68,71	8909,0	7736,3	366,0	366,0	6000	6500	11,10	10,50	--	--	3,04	4,00
AVM 8300/75	100B	6713	9181	65,85	90,06	10675,9	10139,5	396,0	396,0	6500	7000	12,60	12,00	--	--	3,66	4,30
AVM 9300/75	100B	7277	10781	71,38	105,76	11572,8	11906,5	410,0	410,0	7500	8000	13,50	12,60	--	--	3,44	4,12
AVM 13500/75	110B	11868	13769	116,42	135,07	18874,1	15206,5	670,0	630,0	9200	9600	21,00	19,50	--	--	5,05	5,55
AVM 17000/75	110B	13513	17087	132,56	167,62	21490,2	18870,9	695,0	650,0	10500	11000	22,50	21,00	--	--	5,50	6,00
AVM 22500/75	120B	18200	22392	178,54	219,67	28943,1	24727,9	1120,0	1086,0	12500	16200	26,50	28,00	--	--	5,63	4,71
AVM 25500/75	120B	--	25950	--	254,57	--	28658,4	--	1027,0	--	16200	--	28,00	--	--	--	4,71
AVM 30000/75	120B	21100	30460	206,99	298,81	33487,3	33472,9	1230,0	1265,0	--	--	--	--	--	--	--	--

AVM 8 poles 750 rpm-50Hz / 900 rpm-60Hz

Model / Type	Gövde / Size	Fig	A	B	C	D	E	ØF	R	L	M	ØK	ØK	K¹	G	S	N
AVM 120/75	30B	A*	322	190	153	84,5	203,5	155	185	100÷105	140÷160	12	4	22,5	22	38	93,5
AVM 160/75	30B	A*	322	190	153	84,5	203,5	155	185	100÷105	140÷160	12	4	22,5	22	38	93,5
AVM 210/75	40B	B	405	210	188	108,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM 330/75	40B	B	405	210	188	108,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM 500/75	50A	A	466	230	226	120	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM 700/75	50B	A	520	230	226	147	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM 800/75	50B	A	520	230	226	147	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM 950/75	50B	A	520	230	226	147	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM 1200/75	60B	C	604	269	260	172	274	244	282	155	225	22	4	-	25	53,5	133
AVM 1500/75	60B	C	604	269	260	172	274	244	282	155	225	22	4	-	25	53,5	133
AVM 2000/75	70B	C	634	315	290	172	323,5	284	327	155	255	22	4	-	30	65,5	160
AVM 3200/75	80B	C	773	340	334	219,5	352	309	360	180	280	25	4		35	77	172
AVM 4800/75	90B	D	750	390	366	192	398,5	354	405	100 x 2	320	28	6	-	38	76	196
AVM 5800/75	90C	D	842	390	366	238	398,5	354	405	100 x 2	320	28	6	-	38	76	196
AVM 5900/75	100B	D	884	460	410	237	454,5	412	465	125 x 2	380	38	6	-	45	98	222
AVM 8300/75	100B	D	884	460	410	237	454,5	412	465	125 x 2	380	38	6	-	45	98	222
AVM 9300/75	100B	D	884	460	410	237	454,5	412	465	125 x 2	380	38	6	-	45	98	222
AVM 13500/75	110B	E	1005	573	549	228	538	486	540	140 x 3	480	45	8	-	50	120	268
AVM 17000/75	110B	E	1005	573	549	228	538	486	540	140 x 3	480	45	8	-	50	120	268
AVM 22500/75	120B	E	1200	700	585	305	655	596	670	140 x 3	600	45	8	-	45	140	320
AVM 25500/75	120B	E	1200	700	585	305	655	596	670	140 x 3	600	45	8	-	45	140	320
AVM 30000/75	120B	E	1200	700	585	305	655	596	670	140 x 3	600	45	8	-	45	140	320
