KVM-DC Serisi

Teknik Çizim 3D Data

KVM-DC Serisi

Kem-P KVM-DC Endüstriyel Vibrasyon Motorları; akü veya jeneratör gibi güç kaynağından aldığı enerjiyi DC konvertör aracılığıyla 3 faz 24/12 Volt’a dönüştürerek kömür ve fırça olmadan çalışan yeni nesil vibrasyon motorudur. Kem-P KVM-DC Serisi Endüstriyel Vibrasyon Motorları 2 Kutuplu 3000 rpm ve 4 Kutuplu 1500 rpm, 12 V ila 24 V çalışma seçeneği ve 97 kgf ile 221 kgf arası santrifüj kuvveti sağlar. Kem-P KVM-DC Serisi Vibrasyon Motorları yanıcı ve patlayıcı tozların bulunduğu tehlikeli ortamda uygulamalar için ATEX II 2D Ext b IIIC T 120C Db ve IP66 sertifikalarına sahiptir.

24V / DC

Model	Gövde	II 2D Sınıfı	Devir	Santrifüj Kuvveti ( Kg/F )	Santrifüj Kuvveti ( KN )	*()Statik Moment**	Ağırlık ( Kg )	Giriş Gücü ( W )	Nominal Akım ( A )	Giriş Gücü ( W )	Nominal Akım ( A )
KVM-30-DC-241	01	120°	3000	138	1,226	12,4	4,7	180	2,80	650	10,0
KVM-30-DC-242	01	120°	3000	221	1,834	18,6	5	180	3,00	650	10,0
KVM-15-DC-241	01	120°	1500	97	0,765	31,0	5,5	170	2,50	650	10,0

12V / DC

Model	Gövde	II 2D Sınıfı	Devir	Santrifüj Kuvveti ( Kg/F )	Santrifüj Kuvveti ( KN )	*()Statik Moment**	Ağırlık ( Kg )	Giriş Gücü ( W )	Nominal Akım ( A )	Giriş Gücü ( W )	Nominal Akım ( A )
KVM-30-DC-121	01	120°	3000	138	1,226	12,4	4,7	180	7,20	650	10,0
KVM-30-DC-122	01	120°	3000	221	1,834	18,6	5	180	7,35	650	10,0
KVM-15-DC-121	01	120°	1500	97	0,765	31,0	5,5	170	7,10	650	10,0

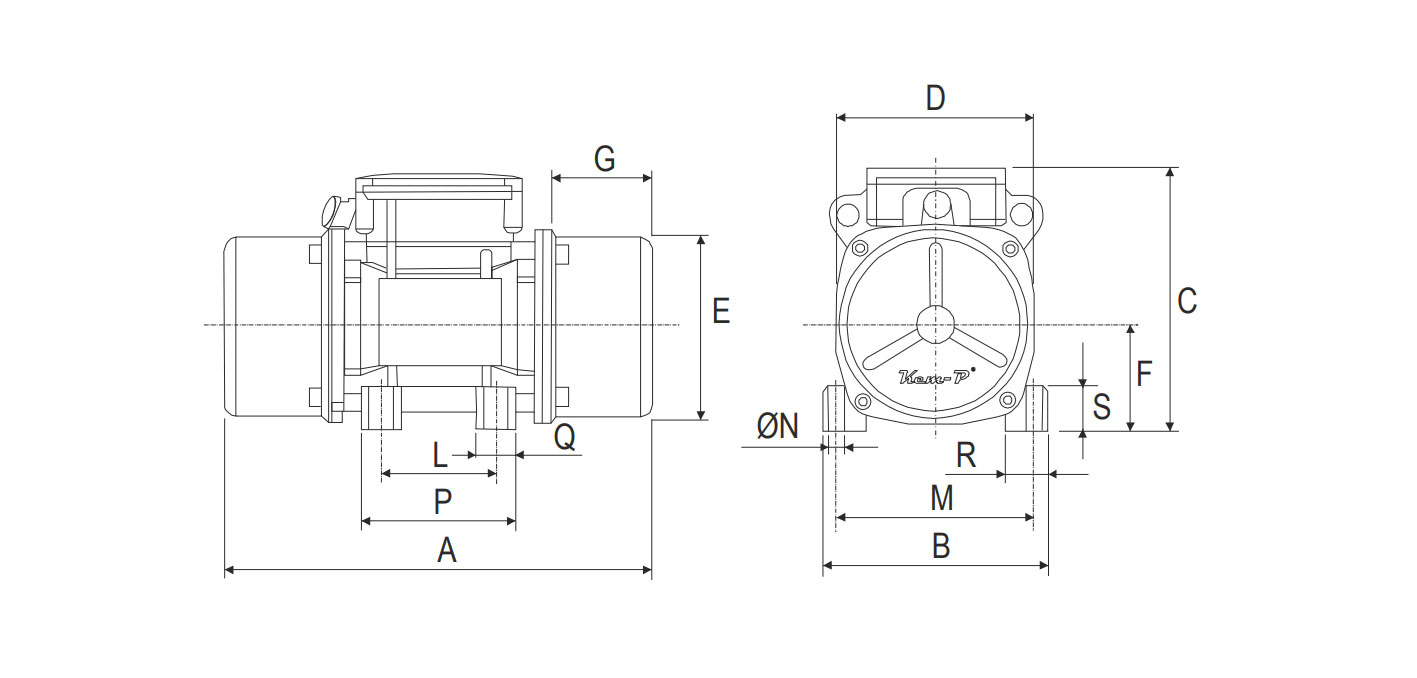

Model	Gövde	Rif	A	B	C	D	ØE	F	G	L	M	ØN	P	Q	R	S
KVM-30-DC-241	01	--	241	125	145	109	100	58	60,5	70÷74	106	8,75	90	23	23	23
KVM-30-DC-242	01	--	241	125	145	109	100	58	60,5	70÷74	106	8,75	90	23	23	23
KVM-15-DC-241	01	--	241	125	145	109	100	58	60,5	70÷74	106	8,75	90	23	23	23
KVM-30-DC-121	01	--	241	125	145	109	100	58	60,5	70÷74	106	8,75	90	23	23	23
KVM-30-DC-122	01	--	241	125	145	109	100	58	60,5	70÷74	106	8,75	90	23	23	23
KVM-15-DC-121	01	--	241	125	145	109	100	58	60,5	70÷74	106	8,75	90	23	23	23
