KVM-PA Serisi

Teknik Çizim 3D Data

KVM-PA Serisi

Özellikle brüt beton uygulamaları için beton harcının tüm yüzeylerde sıkıştırılması amacıyla tasarlanmış vibrasyon motorudur. Kem-P KVM/PA Serisi İnşaat Vibrasyon Motorları tünel kalıplarında, kolon ve kirişlerde, üst yapı ve alt yapıda, beton boru, refrakter sanayisinde, ön gerilimli beton kalıplarında, vibrasyon masalarında, tüm yoğun donatılı kalıplarda ve her türlü prekast üretiminde güvenilir, uzun ömürlü, rahat ve problemsiz beton sıkıştırma uygulamaları için vibrasyon motorudur. Özel olarak tasarlanmış bağlantı elemanları (hızlı takılan kelepçeler) sayesinde kurulum ve yeniden konumlandırma süresi azalır. Hem prefabrikasyon tesislerinde hem de şantiyelerde kullanılan yüksek frekanslı elektrikli vibrasyon motorlarıdır. Beton sıkıştırmada en iyi sonuçları elde etmenizi sağlar. Yüksek çalışma verimliliği ve kurulum kolaylığı ile tercih edilen Kem-P KVM/PA Serisi İnşaat vibrasyon motorları, yanıcı ve patlayıcı tozların bulunduğu tehlikeli ortamda uygulamalar için ATEX II 2D Ext b IIIC T 120C Db ve IP66 sertifikalarına sahiptir.

Model	Çalışma Voltajı	Şebeke Akımı	Çıkış Voltajı	Çıkış Akımı	Priz Sayısı
FK-A 50/4	380 V / 50Hz	6 Amp	42 - 55 V	50 Amp	4
FK-A 76/6	380 V / 50Hz	9 Amp	42 - 55 V	75 Amp	6
FK-A 100/8	380 V / 50Hz	15 Amp	42 - 55 V	100 Amp	8
FK-A 125/10	380 V / 50Hz	19 Amp	42 - 55 V	125 Amp	10

Model	Gövde	II 2D Class	Devir	Santrifüj Kuvveti (Kg)	Santrifüj Kuvveti (Kn)	Ağırlık (Kg)	Giriş Gücü (V)	Gerilim ( W )	Frekans (Hz)	Nominal Akım (A)
KVM-PA 400/42	02	120°	6000	383	3,757	8,5	400	42-55~	200	9
KVM-PA 400/230	02	120°	3000	293	2,874	8,5	400	230~	50	117,5
KVM-PA 400/400	02	120°	3000	365	3,581	8,5	400	400~	50	1,3
KVM-PA 400/115	02	120°	6000	350	3,434	8,5	400	115~	200	3,7

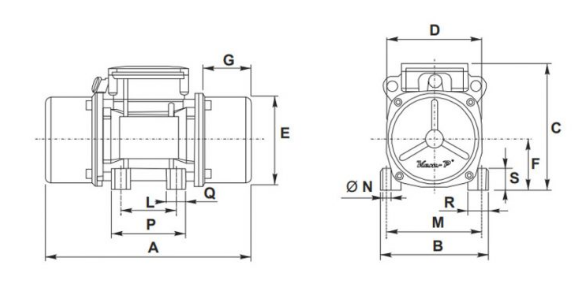

	Gövde Ölçüleri (mm)	Gövde Ölçüleri (mm)
Model	Gövde	Rif	A	B	C	D	ØE	F	G	L	M	ØN	P	Q	R	S
KVM-PA 400/42	02	1	300	153	182	135	123	72	74,5	90	125	13,5	117	27	27	30
KVM-PA 400/230	02	1	300	153	182	135	123	72	74,5	90	125	13,5	117	27	27	30
KVM-PA 400/400	02	1	300	153	182	135	123	72	74,5	90	125	13,5	117	27	27	30
KVM-PA 400/115	02	1	300	153	182	135	123	72	74,5	90	125	13,5	117	27	27	30
