KVM Serisi

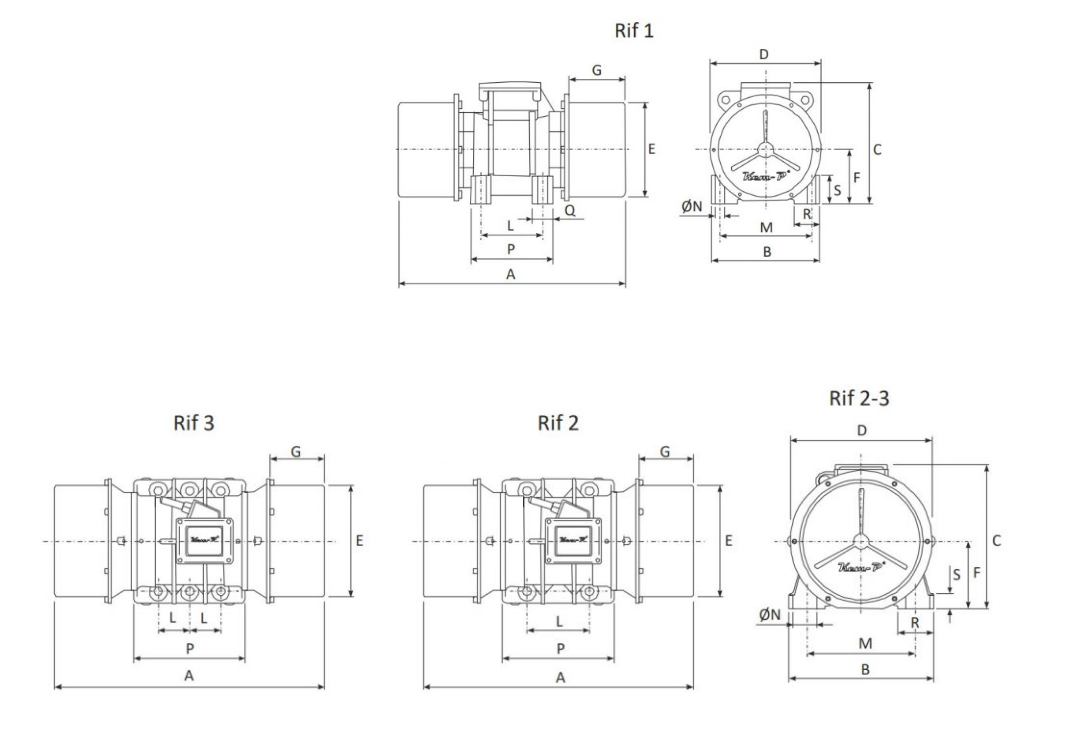

Teknik Çizim 3D Data

KVM Serisi

2 (3000rpm), 4 (1500rpm), 6 (1000rpm) ve 8 (750rpm) kutuplu 20kgf ile 21.000kgf ile merkezkaç kuvveti sağlayan endüstriyel Kem-P KVM Serisi Vibrasyon Motorları, tüm endüstri alanlarında her türlü vibrasyon uygulamaları için kullanılır. Kem-P KVM Serisi Vibrasyon Motorları, yanıcı ve patlayıcı tozların bulunduğu tehlikeli ortamda uygulamalar için ATEX II 2D Ext b IIIC T 120C Db ve IP66 sertifikalarına sahiptir.

Model	Gövde	II 2D Sınıfı	Santrifüj Kuvveti ( Kg/F ) 50Hz	Santrifüj Kuvveti ( Kg/F ) 60Hz	Santrifüj Kuvveti ( KN ) 50Hz	Santrifüj Kuvveti ( KN ) 60Hz	(*)Statik Moment ( Kgmm ) 50Hz	(*)Statik Moment ( Kgmm ) 60Hz	Ağırlık ( Kg ) 50Hz	Ağırlık ( Kg ) 60Hz	Giriş Gücü ( W ) 50Hz	Giriş Gücü ( W ) 60Hz	Nominal Akım ( A ) 400V 50Hz	Nominal Akım ( A ) 400V 60Hz	IA / IN 50Hz	IA / IN 60Hz
KVM-30-01-001	01	120°	49	53	0,481	0,520	4,9	3,7	4,5	4,3	100	110	0,23	0,20	2,30	2,70
KVM-30-01-002	01	120°	62	71	0,647	0,697	6,1	4,9	4,8	4,4	150	165	0,30	0,28	2,50	2,90
KVM-30-01-003	01	120°	153	132	1,501	1,295	15,2	9,1	4,9	4,6	180	190	0,35	0,32	3,30	3,30
KVM-30-01-004	01	120°	214	220	2,099	2,158	21,3	15,2	5,2	4,9	180	190	0,35	0,32	3,30	3,30
KVM-30-02-001	02	120°	301	290	3,443	2,845	29,9	20,0	8,4	8,1	270	300	0,58	0,60	3,50	3,60
KVM-30-02-002	02	120°	402	434	4,101	4,258	39,9	29,9	9	8,6	360	400	0,75	0,80	3,50	3,50
KVM-30-03-001	03-a	120°	565	543	5,543	5,327	56,2	37,5	14,7	14	470	550	0,80	0,92	4,00	4,00
KVM-30-03-002	03-a	120°	660	679	6,553	6,661	65,6	46,9	15	14,4	500	600	0,98	0,85	4,00	4,20
KVM-30-03-003	03-a	120°	754	814	7,397	7,985	74,9	56,2	15,4	14,7	550	650	1,00	0,90	4,30	5,00
KVM-30-04-001	04-a	120°	773	835	7,583	8,191	76,8	57,7	22	21,4	570	680	1,10	1,10	3,80	3,80
KVM-30-04-002	04-a	120°	889	835	8,721	8,191	88,4	57,7	22,4	21,4	600	700	1,20	1,10	3,80	4,00
KVM-30-04-003	04-a	120°	966	1002	9,476	9,830	96,0	69,2	22,7	21,8	650	750	1,30	1,35	4,00	4,10
KVM-30-04-004	04-a	120°	1082	1113	10,614	10,919	107,5	76,8	23	22	720	800	1,50	1,40	5,00	4,90
KVM-30-04-005	04-a	120°	1352	1391	13,263	13,646	134,4	96,0	24,4	23	1000	1100	2,20	2,00	5,20	5,20
KVM-30-05-001	05-a	120°	1632	1692	16,010	16,599	162,2	116,8	34,8	33,5	1500	1500	2,40	2,10	5,40	6,00
KVM-30-05-002	05-a	120°	1830	1880	17,952	18,443	181,9	129,8	36	34	1725	1725	2,67	2,41	5,90	6,00
KVM-30-05-003	05-a	120°	1960	2162	20,493	21,209	194,6	149,3	36,3	35	2000	2000	3,30	2,90	6,00	6,20
KVM-30-05-004	05-a	120°	2285	2350	23,338	23,054	227,0	162,2	37,3	35,4	2200	2250	3,50	3,40	6,10	6,40
KVM-30-06-001	06-a	--	2495	2554	24,476	25,055	248,0	176,3	89	87	2300	2400	3,80	3,50	5,10	5,70
KVM-30-06-002	06-a	--	2930	2852	28,743	27,978	292,1	196,9	90	88	2650	2780	4,37	4,00	5,90	6,00
KVM-30-06-003	06-a	--	3512	3245	34,453	31,833	349,1	224,0	93	90	3200	3300	4,60	4,30	6,00	6,30
KVM-30-06-004	06-a	--	4081	5012	40,035	49,168	405,7	345,9	94	92	4350	4400	6,80	5,95	7,00	7,30
KVM-30-06-005	06-a	--	5029	6070	49,334	59,547	499,9	419,0	96	95	5000	5000	8,20	7,10	8,50	8,70
KVM-30-09-001	09-a	--	6571	6536	64,462	64,118	653,2	451,2	260	258	8000	8000	13,30	12,00	8,30	8,50
KVM-30-09-002	09-a	--	7635	7656	74,899	75,105	758,9	528,5	270	267	9000	8800	15,20	13,50	8,50	8,70
KVM-30-09-003	09-a	--	9020	9006	88,486	88,349	896,6	621,7	278	275	10000	9500	17,00	13,50	8,30	8,60
