KVM-HV Serisi

Teknik Çizim 3D Data

KVM-HV Serisi

Muhtelif beton kalıplarına bağlanır. Yaptığı titreşimle beton harcının yerleşmesini sağlar ve betonda meydana gelebilecek boşlukları önler. Saç bunkerlere bağlanır. Böylelikle bunker içerisindeki malın akışında sürekliliği sağlar. Kum, çakıl, agrega malzemeleri hazırlayan eleme tesislerinde kullanılır. Hem prefabrikasyon tesislerinde hem de şantiyelerde kullanılan yüksek frekanslı Kem-P KVM-HV pnömatik vibrasyon motorları, elektrik sistemlerini kullanmanın mümkün olmadığı veya tehlikeli olduğu durumlarda beton sıkıştırmada en iyi sonuçlar elde etmenizi sağlar.

Model	Dış Çap INCH	Dış Çap mm	Ağırlık LBS	Ağırlık Kg	Basınçlı Hava PSI	Basınçlı Hava BAR	Basınçlı Hava CFM	Basınçlı Hava m³/dk	Merkezkaç Kuvveti / Frekans Kg	Merkezkaç Kuvveti / Frekans Hz	Merkezkaç Kuvveti / Frekans VIBR.min
KVM-HV-6	4,65	118	13,2	6	71 100	4,9 6,9	35,31 40,61	1,00 1,15	917,7	150 180	9.000 10.800
KVM-HV-8	5,82	148	17,6	8	71 100	4,9 6,9	40,61 45,90	1,15 1,30	1.223,6	150 180	9.000 10.800
KVM-HV-10	5,82	148	22	10	71 100	4,9 6,9	45,90 51,20	1,30 1,45	1.529,5	150 180	9.000 10.800
KVM-HV-14	6,30	160	30,8	14	71 100	4,9 6,9	51,20 58,27	1,45 1,65	2.855,2	150 180	9.000 10.800
KVM-HV-16	6,61	186	35,2	16	71 100	4,9 6,9	56,50 63,56	1,60 1,80	3.263,1	150 180	9.000 10.800
KVM-HV-20	6,61	186	44	20	71 100	4,9 6,9	60,03 67,09	1,70 1,90	4.078,8	150 180	9.000 10.800
KVM-HV-24	6,61	186	48,5	22	71 100	4,9 6,9	63,93 71,45	1,70 1,90	6.346,7	150 180	9.000 10.800

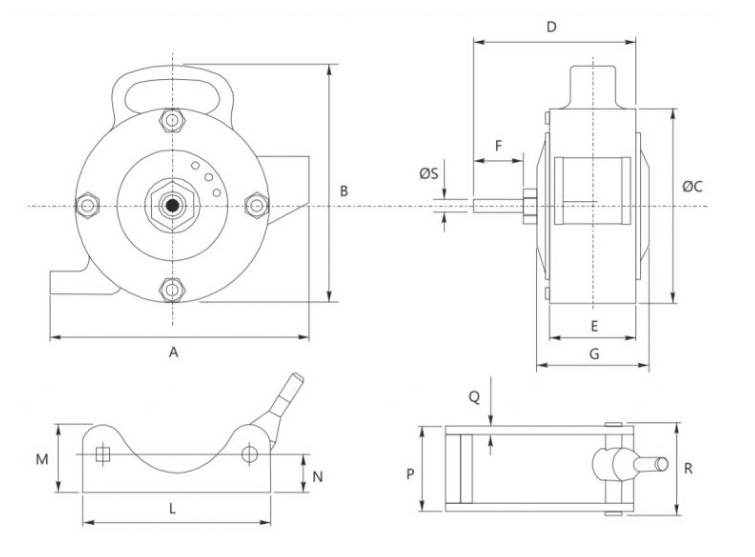

		Gövde Ölçüleri (mm)
Model	Rif	A	B	ØC	D	E	F	G	L	M	N	P	Q	R	ØS
KVM-HV - 6	1	203	182	145	167	89	41	95	228	68	48	63	10	72	20
KVM-HV - 8	1	203	182	145	167	89	41	95	228	68	48	63	10	72	20
KVM-HV - 10	1	203	182	145	167	89	41	95	228	68	48	63	10	72	20
KVM-HV - 14	1	203	182	145	167	89	41	95	228	68	48	63	10	72	20
KVM-HV - 16	1	228	203	163	221	121	41	147	250	83	53	76	10	87	20
KVM-HV - 20	1	228	203	163	221	121	41	147	250	83	53	76	10	87	20
KVM-HV - 24	1	228	203	163	221	121	41	147	250	83	53	76	10	87	20
