AFV / AFV-M Serisi Üst Flanş Montajlı Vibrasyon Motorları

Teknik Çizim 3D Data

AVIBRO AFV / AFV-EC / AFV-C Serisi flanş bağlantılı vibrasyon motorlarımız, Titreşim enerjisinin gerektiği tüm endüstriyel makinaların ihtiyacını karşılayan eksiksiz ürün yelpazesine sahip üstün kaliteli flanş bağlantılı vibratör motorları (titreşim motorları) sunar.

Dairesel titreşimin gerektiği Çapak alma makinalarında, dairesel titreşimli eleklerde, parçaların üzerinden yağ almada, kurutma makinaların da, parlatma makinalarında, seramik sektöründe, sır eleklerinde, dairesel titreşimin gerektirdiği sayısız makinalarda kullanılmaktadır.

Flanş Montajlı Titreşim Motorları Teknik Özellikler:

3 faz giriş voltajı :
Tüm AFV / AFV-EC / AFV-C Serisi flanş bağlantılı vibrasyon motorlarımız, Serisi ürünlerimiz yürürlükteki EEC Direktiflerine ( makinelerin güvenliği 2006/42/AT; ve 2014/35/AB Alçak gerilim yönetmeliklerinin serbest bırakıldığı temel sağlık ve güvenlik gerekliliklerine uyduğunu ve serbestçe dolaşabilme gerekliliklerini yerine getirebildiğini beyan ederiz. Üründe bir değişiklik olduğu takdirde bu kabul edilmeyecek ve bu beyan geçerliliğini yitirecektir. AVM AFV / AFV-EC / AFV-C Serisi vibro motorlar, değişken frekanslı sürücü (VFD özellikli inverter) ile kullanıma uygundur. Tüm AFV / AFV-EC / AFV-C Serisi flanş bağlantılı vibrasyon motorlarımız, IP6X Koruma sınıfındadır.

Frekans ve Devir/dakika

Tüm AFV / AFV-EC / AFV-C Serileri için :
2 kutup : 3000 devir/dakika- 50 Hz 3600 devir/dakika- 60 Hz
4 kutup : 1500 devir/dakika- 50 Hz 1800 devir/dakika- 60 Hz
6 kutup : 1000 devir/dakika- 50 Hz 1200 devir/dakika- 60 Hz

Flanş Montajlı Vibrasyon Motorları Titreşim gücünü Ayarlama

AVIBRO Vibrasyon Motorları (S1) çalışma rejimine göre en fazla titreşim elde etmeniz için tasarlanmıştır. Vibratör motoru üzerinde bulunan eksantrik ağırlıklarda bulunan derece ile titreşim kuvvetini % 0 ile % 100 arasında seçim yapmanıza olanak sağlar. Vibro motorun Her iki mil ucundaki eksantrik ağırlıkların açısının aynı olması gerekmektedir.

AVIBRO Elektrik Motoru İç Yapısı :

Dünyamızda çevresel etkilerin farkındayız. Bu sebeple AVIBRO en düşük kayıplı silisyum manyetik laminasyon sacları ile oluşturduğu STATOR-ROTOR tasarımı ile size rakiplerine göre daha fazla güç sunarken, ısınmayı azaltarak verimliliği artmış ürünler sunuyoruz.

AVIBRO Vibrasyon Motorları Yalıtım Sınıfı :

AFV / AFV-EC / AFV-C serisi vibrasyon motorlarımız güçlü standart H sınıfı izolasyona sahiptir. Emriniz üzerine daha güçlü izolasyon sınıfı tercih edebilirsiniz. Eksantrik ağırlık kapakları, rulman kapakları ve klemens kapakları o-ring contalar ile dış ortamda oluşan zararlara karşı mekanik korumalıdır. Klemens kutusu içerisinde dışardan sızmalara ve titreşime karşı kırılmalara karşı Epoksi reçine ile korunmaktadır.

AVIBRO Vibrasyon Motorları Çalışma Ortam Sıcaklığı :

AFV / AFV-EC / AFV-C Serisi ürünler için -20 C ile +40 C ( -4 F ile 104 C )

AVIBRO Vibrasyon Motorları Termik Isınma :

AFV / AFV-EC / AFV-C serisi ürünler için, standart termistör uygulamamız henüz bulunmamaktadır. Emriniz üzerine AFV / AFV-EC / AFV-C serisi ürünlerde 130 C PTC Uygulama sunuyoruz.

AVIBRO Vibrasyon Motorları Gövde ve Dönen Mil (rotor şaft)

AFV / AFV-EC / AFV-C serisi, diğer tüm serilerde ve yeni ürünler için, ürün gövdeleri ve rulman kapakları 3 boyutlu CAD program üzerinde stres analizleri yapılmaktadır. Sonrasında 50 yapı büyüklüğünde ki gövde ve rulman kapaklarımızı özel alaşımlı alüminyum enjeksiyon 60 ile 110 yapı büyüklüğünde ki gövde ve rulman kapaklarımızı yüksek dirençli GGG 40 Sfero dökme demirden imal ediyoruz. Dönen millerimiz (rotor şaft), ısıl işlem görmüş burulma ve kopmaya yüksek dirençli NiCrMo özel çelik yuvarlak hammadde kullanıyoruz.

AVIBRO Vibrasyon Motorları Boya Uygulamamız

AVM-D Serisi ürünlerimizin tamamında elektro statik epoksi toz boya kullanıyoruz. Gövde renk : Turuncu
Tas koruma kapakları renk Kodu: Turuncu

AVIBRO Vibrasyon Motorları Rulmanlar ve Yağlama

AVIBRO vibratör motorları standart ürünlerin tamamında C4 boşluklu uzun ömürlü titreşim için üretilmiş rulmanlar kullanmaktadır. Böylece müşterilerimize uzun ömürlü vibrasyon motorları üretmekteyiz. Vibro motor rulmanlarımız için uzun ömürlü, yüksek merkez kaç kuvvetleri ile titreşimin oluşturduğu stres, rulman iç tanelerine gelen yüklerden oluşabilecek aşınmalara karşı yüksek mukavemetli gres yağları kullanmaktayız. Rulman yataklarında gresin uzaklaşmadan çalışması için labirent tip kanallar ile yağ keçeleri kullanıyoruz.

AVIBRO Vibrasyon Motorları Özel Sipariş

Ön ısıtıcılar
Paslanma tas koruma kapakları Cr
Özel uygulamalarınız için farklı ayak bağlantılı delikler
Tamamen size vibro motor, özel tasarım imalatlar
sunmaktayız.

2 poles 3000 rpm-50 Hz / 3600 rpm - 60 Hz

Model / Type	Gövde / Size	Üst Ağırlık Santrüfüj Kuvveti Top Weight Centrifugal Force ( Kg/F ) 50 Hz	Üst Ağırlık Santrüfüj Kuvveti Top Weight Centrifugal Force ( Kg/F ) 60 Hz	Alt Ağırlık Santrüfüj Kuvveti Bottom Weight Centrifugal Force (50 Hz)	Alt Ağırlık Santrüfüj Kuvveti Bottom Weight Centrifugal Force (60 Hz)	Ağırlık / Weight (Kg) 50Hz	Ağırlık / Weight (Kg) 60Hz	Giriş Gücü Input / Power (W) 50 Hz	Giriş Gücü Input / Power (W) 60 Hz	Nominal Akım / Nom. Current (A) 220 V 50 Hz	Nominal Akım / Nom. Current (A) 115 V 60 Hz
AFV 65/3	10	30	43	30	43	5,0	5,0	0,27	0,23	3,43	3,90
AFV 200/3	10	108	111	78	111	7,8	7,5	0,35	0,30	2,68	3,00
AFV 300/3	20	153	149	104	149	11,5	11,2	0,60	0,50	3,47	4,20
AFV 500/3	30	253	232	165	232	16,0	15,0	0,80	0,75	4,21	4,80
AFV 650/3	30	390	375	255	234	18,0	17,3	0,80	0,75	4,21	4,80
AFV 800/3	40	395	378	262	378	18,5	17,5	1,10	1,00	3,83	6,00
AFV 1100/3	40	592	565	592	565	28,0	27,0	1,70	1,60	6,79	7,00
AFV-M 65/3	10	40	39	40	39	7,0	6,5	0,56	1,52	2,24	2,24
AFV-M 200/3	10	105	108	73	108	15,0	14,3	0,75	1,52	1,67	2,24
AFV-M 300/3	20	206	205	141	205	21,0	20,1	1,25	2,40	2,48	3,52
AFV-M 500/3	30	278	298	206	298	22,0	20,6	2,30	4,50	3,35	4,22
AFV-M 650/3	30	361	381	264	381	27,0	25,5	2,30	4,50	3,35	4,22
AFV-M 800/3	40	525	490	525	490	38,0	33,0	3,25	7,00	4,00	4,14

2 poles 3000 rpm-50 Hz / 3600 rpm - 60 Hz

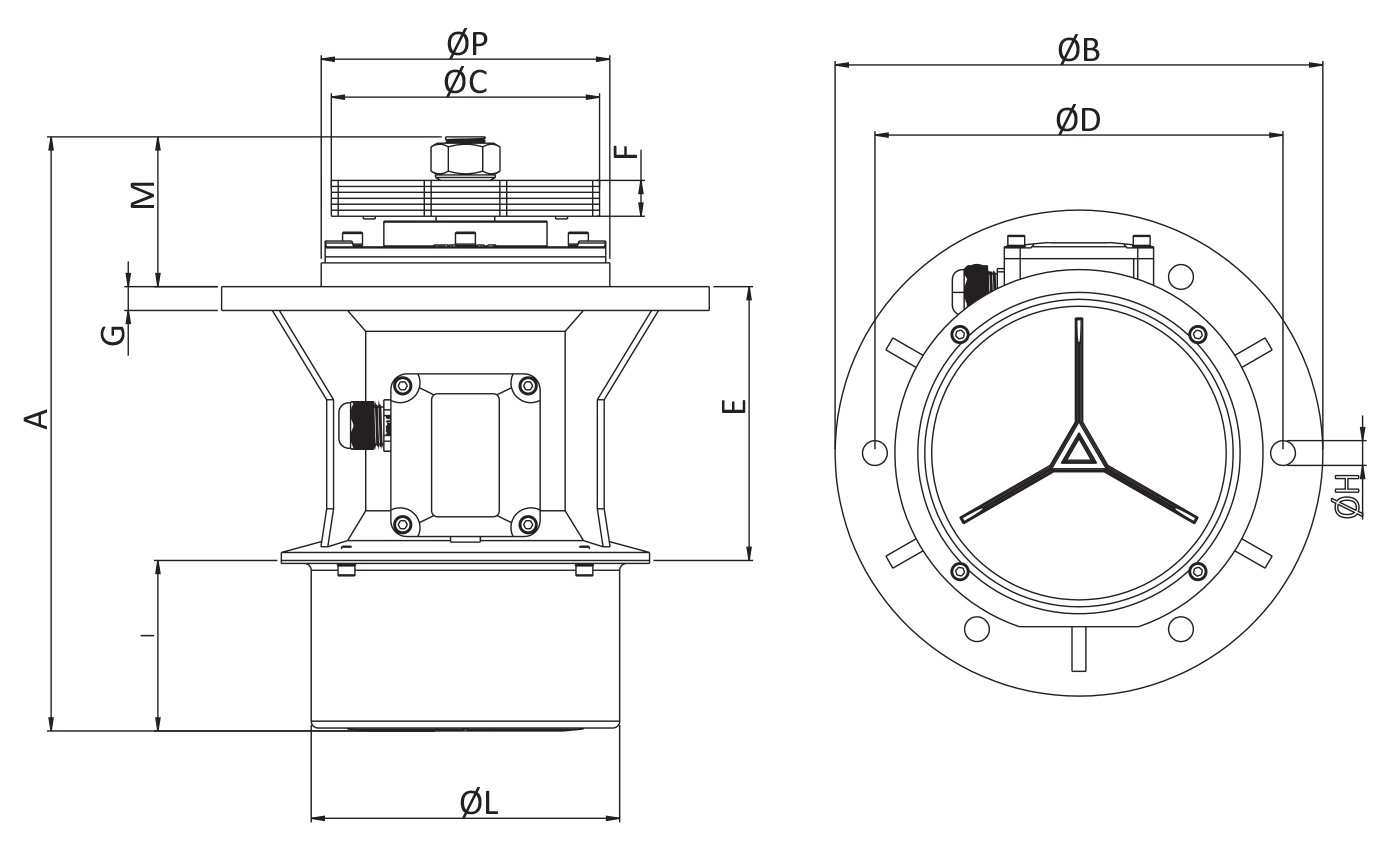

Model / Type	Gövde / Size	A	ØB	ØC	ØD	ØH	N	E	F	G	QI	ØK	L	M	ØP	KABLO RAKORU / CABLE GLAND
AFV 65/3	10	221.5	211	93.5	188	12.5	4	98	6	10	10	65	107	60.5	98	PG 11
AFV 200/3	10	221.5	211	93.5	188	12.5	4	98	21	10	10	65	107	60.5	98	PG 11
AFV 300/3	20	265.5	215	120	188	12.5	4	129	15	12	12	79	128	67.5	120	PG 11
AFV 500/3	30	281.5	245	135	205	12.5	6	138	18	12	12	68	155	75.5	145	PG 11
AFV 650/3	30	281.5	245	135	205	12.5	6	138	27	12	12	68	155	75.5	145	PG 11
AFV 800/3	40	387	290	147.5	250	16.5	6	176	20	12	12	102.5	244	96	170	M20X1,5
AFV 1100/3	40	406	290	169	250	16.5	6	176	20	12	12	102.5	244	115	170	M20X1,5
AFV-M 65/3	10	221.5	211	93.5	188	12.5	4	98	6	10	10	65	107	60.5	98	PG 11
AFV-M 200/3	10	221.5	215	93.5	188	12.5	4	98	21	10	10	65	107	60.5	98	PG 11
AFV-M 300/3	20	265.5	245	12 0	188	12.5	4	129	15	12	12	79	128	67.5	120	PG 11
AFV-M 500/3	30	281.5	245	135	205	12.5	6	138	18	12	12	68	155	75.5	145	PG 11
AFV-M 650/3	30	281.5	290	135	205	12.5	6	138	27	12	12	68	155	75.5	145	PG 11
AFV-M 800/3	40	387	290	147.5	250	16.5	6	176	20	12	12	102.5	244	96	170	M20X1,5

4 poles 1500 rpm-50 Hz / 1800 rpm - 60 Hz

Model / Type	Gövde / Size	Üst Ağırlık Santrüfüj Kuvveti Top Weight Centrifugal Force ( Kg/F ) 50 Hz	Üst Ağırlık Santrüfüj Kuvveti Top Weight Centrifugal Force ( Kg/F ) 60 Hz	Alt Ağırlık Santrüfüj Kuvveti Bottom Weight Centrifugal Force (50 Hz)	Alt Ağırlık Santrüfüj Kuvveti Bottom Weight Centrifugal Force (60 Hz)	Ağırlık / Weight (Kg) 50Hz	Ağırlık / Weight (Kg) 60Hz	Giriş Gücü Input / Power (W) 50 Hz	Giriş Gücü Input / Power (W) 60 Hz	Nominal Akım / Nom. Current (A) 220 V 50 Hz	Nominal Akım / Nom. Current (A) 115 V 60 Hz	A / INnt (A) 220v - 50Hz	IA / INnt (A) 220v - 60Hz
AFV 80/15	10	40	39	40	39	7,0	6,5	85	95	0,33	0,33	1,78	1,95
AFV 200/15	20	105	108	73	108	15,0	14,3	170	170	0,24	0,20	2,34	2,75
AFV 400/15	30	206	205	141	205	21,0	20,1	300	350	0,41	0,40	3,33	3,50
AFV 550/15	30	278	298	206	298	22,0	20,6	300	350	0,60	0,60	3,33	3,50
AFV 700/15	40	361	381	264	381	27,0	25,5	525	665	0,60	0,60	3,48	3,43
AFV 1100/15	40	525	490	525	490	38,0	33,0	900	1050	1,45	1,50	4,10	4,20
AFV 1710/15	50	895	321	878	354	45,5	42,5	1100	1200	1,45	1,50	4,29	4,89
AFV 2000/15	50	1020	358	1020	392	47,0	46,5	1350	1450	2,00	1,90	4,30	4,90
AFV-M 80/15	10	40	39	40	39	7,0	6,5	90	100	0,43	1,00	1,20	1,30
AFV-M 200/15	20	105	108	73	108	15,0	14,3	210	230	1,00	2,00	1,50	1,85
AFV-M 400/15	30	206	205	141	205	21,0	20,1	240	320	1,20	2,80	2,50	2,50
AFV-M 550/15	30	278	298	206	298	22,0	20,6	240	320	1,20	2,80	2,50	2,50
AFV-M 700/15	40	361	381	264	381	27,0	25,5	450	550	2,15	5,15	5,44	3,63

4 poles 1500 rpm-50 Hz / 1800 rpm - 60 Hz

Model / Type	Gövde / Size	A	ØB	ØC	ØD	ØH	N	E	F	G	QI	L	M	ØP	KABLO RAKORU / CABLE GLAND
AFV 80/15	10	232.5	211	93.5	188	12.5	4	98	33	10	65	107	71.5	98	PG 11
AFV 200/15	20	288	215	120	188	12.5	4	129	42	12	79	128	80	120	PG 11
AFV 400/15	30	305.5	245	148	188	12.5	6	138	42	12	86	155	81.5	145	PG 11
AFV 550/15	30	322	245	148	205	12.5	6	138	57	12	86	155	98	145	PG 11
AFV 700/15	40	406	290	158	205	16.5	6	176	60	12	102.5	244	115	170	M20X1,5
AFV 1100/15	40	406	290	178	250	16.5	6	176	60	12	102.5	244	115	170	M20X1,5
AFV 1710/15	50	485.5	290	203	250	16.5	6	214	70	12	129	284	132.5	180	M20X1,5
AFV 2000/15	50	485.5	290	203	250	16.5	6	214	80	12	129	284	132.5	180	M20X1,5
AFV-M 80/15	10	232.5	211	93.5	188	12.5	4	98	33	10	65	107	71.5	98	PG 11
AFV-M 200/15	20	288	215	120	188	12.5	4	129	42	12	79	128	80	120	PG 11
AFV-M 400/15	30	305.5	245	148	188	12.5	6	138	42	12	86	155	81.5	145	PG 11
AFV-M 550/15	30	322	245	148	205	12.5	6	138	57	12	86	155	98	145	PG 11
AFV-M 700/15	40	406	290	158	205	16.5	6	176	60	12	102.5	244	115	170	M20X1,5

AFV 2 poles 3000 rpm-50 Hz / 3600 rpm - 60 Hz

Model / Type	Gövde / Size	Üst Ağırlık Santrüfüj Kuvveti Top Weight Centrifugal Force ( Kg/F ) 50 Hz	Üst Ağırlık Santrüfüj Kuvveti Top Weight Centrifugal Force ( Kg/F ) 60 Hz	Alt Ağırlık Santrüfüj Kuvveti Bottom Weight Centrifugal Force (50 Hz)	Alt Ağırlık Santrüfüj Kuvveti Bottom Weight Centrifugal Force (60 Hz)	Ağırlık / Weight (Kg) 50Hz	Ağırlık / Weight (Kg) 60Hz	Giriş Gücü Input / Power (W) 50 Hz	Giriş Gücü Input / Power (W) 60 Hz	Nominal Akım / Nom. Current (A) 220 V 50 Hz	Nominal Akım / Nom. Current (A) 115 V 60 Hz	A / INnt (A) 220v - 50Hz	IA / INnt (A) 220v - 60Hz
AFV 65/3	10	30	43	30	43	5,0	5,0	120	120	0,27	0,23	3,43	3,90
AFV 200/3	10	108	111	78	111	7,8	7,5	180	180	0,35	0,30	2,68	3,00
AFV 300/3	20	153	149	104	149	11,5	11,2	260	270	0,60	0,50	3,47	4,20
AFV 500/3	30	253	232	165	232	16,0	15,0	450	500	0,80	0,75	4,21	4,80
AFV 650/3	30	390	375	255	234	18,0	17,3	450	500	0,80	0,75	4,21	4,80
AFV 800/3	40	395	378	262	378	18,5	17,5	650	685	1,10	1,00	3,83	6,00
AFV 1100/3	40	592	565	592	565	28,0	27,0	940	1130	1,70	1,60	6,79	7,00

AFV 2 poles 3000 rpm-50 Hz / 3600 rpm - 60 Hz

Model / Type	Gövde / Size	A	ØB	ØC	ØD	ØH	N	E	F	G	QI	L	M	ØP	KABLO RAKORU / CABLE GLAND
AFV 65/3	10	221.5	211	93.5	188	12.5	4	98	6	10	65	107	60.5	98	PG 11
AFV 200/3	10	221.5	211	93.5	188	12.5	4	98	21	10	65	107	60.5	98	PG 11
AFV 300/3	20	265.5	215	120	188	12.5	4	129	15	12	79	128	67.5	120	PG 11
AFV 500/3	30	281.5	245	135	205	12.5	6	138	18	12	68	155	75.5	145	PG 11
AFV 650/3	30	281.5	245	135	205	12.5	6	138	27	12	68	155	75.5	145	PG 11
AFV 800/3	40	387	290	147.5	250	16.5	6	176	20	12	102.5	244	96	170	M20X1,5
AFV 1100/3	40	406	290	169	250	16.5	6	176	20	12	102.5	244	115	170	M20X1,5

4 poles 1500 rpm-50 Hz / 1800 rpm - 60 Hz

Model / Type	Gövde / Size	Üst Ağırlık Santrüfüj Kuvveti Top Weight Centrifugal Force ( Kg/F ) 50 Hz	Üst Ağırlık Santrüfüj Kuvveti Top Weight Centrifugal Force ( Kg/F ) 60 Hz	Alt Ağırlık Santrüfüj Kuvveti Bottom Weight Centrifugal Force (50 Hz)	Alt Ağırlık Santrüfüj Kuvveti Bottom Weight Centrifugal Force (60 Hz)	Ağırlık / Weight (Kg) 50Hz	Ağırlık / Weight (Kg) 60Hz	Giriş Gücü Input / Power (W) 50 Hz	Giriş Gücü Input / Power (W) 60 Hz	Nominal Akım / Nom. Current (A) 220 V 50 Hz	Nominal Akım / Nom. Current (A) 115 V 60 Hz	A / INnt (A) 220v - 50Hz	IA / INnt (A) 220v - 60Hz
AFV 80/15	10	40	39	40	39	7,0	6,5	85	95	0,33	0,33	1,78	1,95
AFV 200/15	20	105	108	73	108	15,0	14,3	170	170	0,24	0,20	2,34	2,75
AFV 400/15	30	206	205	141	205	21,0	20,1	300	350	0,41	0,40	3,33	3,50
AFV 550/15	30	278	298	206	298	22,0	20,6	300	350	0,60	0,60	3,33	3,50
AFV 700/15	40	361	381	264	381	27,0	25,5	525	665	0,60	0,60	3,48	3,43
AFV 1100/15	40	525	490	525	490	38,0	33,0	900	1050	1,45	1,50	4,10	4,20
AFV 1710/15	50	895	321	878	354	45,5	42,5	1100	1200	1,45	1,50	4,29	4,89
AFV 2000/15	50	1020	358	1020	392	47,0	46,5	1350	1450	2,00	1,90	4,30	4,90

4 poles 1500 rpm-50 Hz / 1800 rpm - 60 Hz

Model / Type	Gövde / Size	A	ØB	ØC	ØD	ØH	N	E	F	G	QI	L	M	ØP	KABLO RAKORU / CABLE GLAND
AFV 80/15	10	232.5	211	93.5	188	12.5	4	98	33	10	65	107	71.5	98	PG 11
AFV 200/15	20	288	215	120	188	12.5	4	129	42	12	79	128	80	120	PG 11
AFV 400/15	30	305.5	245	148	188	12.5	6	138	42	12	86	155	81.5	145	PG 11
AFV 550/15	30	322	245	148	205	12.5	6	138	57	12	86	155	98	145	PG 11
AFV 700/15	40	406	290	158	205	16.5	6	176	60	12	102.5	244	115	170	M20X1,5
AFV 1100/15	40	406	290	178	250	16.5	6	176	60	12	102.5	244	115	170	M20X1,5
AFV 1710/15	50	485.5	290	203	250	16.5	6	214	70	12	129	284	132.5	180	M20X1,5
AFV 2000/15	50	485.5	290	203	250	16.5	6	214	80	12	129	284	132.5	180	M20X1,5
