ADC Doğru Akım Vibrasyon Motorları

Teknik Çizim 3D Data

AVIBRO ayak bağlantılı vibrasyon motorlarımız, (titreşim motorları) titreşim enerjisinin gerektiği tüm endüstriyel makinaların ihtiyacını karşılayan eksiksiz ürün yelpazesine sahip üstün kaliteli ayak bağlantılı vibratör motorları sunar.

Tüm ADC Serisi ürünlerimiz yürürlükteki EEC Direktiflerine (makinelerin güvenliği 2006/42/AT; ve 2014/35/AB Alçak gerilim yönetmeliklerinin serbest bırakıldığı temel sağlık ve güvenlik gerekliliklerine uyduğunu ve serbestçe dolaşabilme gerekliliklerini yerine getirebildiğini beyan ederiz. Üründe bir değişiklik olduğu takdirde bu kabul edilmeyecek ve bu beyan geçerliliğini yitirecektir.

Tüm ADC serisi ürünlerde:

II2D Ex tb IIIC (T120 °C) Zone 21 Zone 22

Doğru Akım Titreşim Motorları Teknik Özellikler:

3 faz giriş voltajı :
Tüm ADC Serileri için : Standart uygulamalar 50Hz-100Hz 42- 220 – 230/380-400 Volt veya 60Hz-100 Hz 42- 220-240/440-480 Volt Talep üzerine özel voltaj ve frekanslarda üretim emri verebilirsiniz. ADC serisi vibro motorlar, değişken frekanslı sürücü (VFD özellikli inverter) ile kullanıma uygundur.

Frekans ve Devir/dakika

Tüm ADC Serileri için :

Ayak Montajlı Vibrasyon Motorları Titreşim gücünü Ayarlama

AVIBRO Vibrasyon Motorları (S1) çalışma rejimine göre en fazla titreşim elde etmeniz için tasarlanmıştır. Vibratör motoru üzerinde bulunan eksantrik ağırlıklarda bulunan derece ile titreşim kuvvetini % 0 ile % 100 arasında seçim yapmanıza olanak sağlar. Vibro motorun Her iki mil ucundaki eksantrik ağırlıkların açısının aynı olması gerekmektedir.

AVIBRO Mekanik Koruma:

AVIBRO Elektrik Motoru İç Yapısı :

Dünyamızda çevresel etkilerin farkındayız. Bu sebeple AVIBRO en düşük kayıplı silisyum manyetik laminasyon sacları ile oluşturduğu STATOR-ROTOR tasarımı ile size rakiplerine göre daha fazla güç sunarken, ısınmayı azaltarak verimliliği artmış ürünler sunuyoruz.

AVIBRO Vibrasyon Motorları Yalıtım Sınıfı :

ADC serisi vibrasyon motorlarımız güçlü standart H sınıfı izolasyona sahiptir. Emriniz üzerine Daha güçlü izolasyon sınıfı tercih edebilirsiniz. Eksantrik ağırlık kapakları, rulman kapakları ve klemens kapakları o-ring contalar ile dış ortamda oluşan zararlara karşı mekanik korumalıdır. Klemens kutusu içerisinde dışardan sızmalara ve titreşime karşı kırılmalara karşı Epoksi reçine ile korunmaktadır. IP 65-7

AVIBRO Vibrasyon Motorları Çalışma Ortam Sıcaklığı :

ADC Serisi ürünler için -20 C° ile +40 C° ( -4 F ile 104 C° )

AVIBRO Vibrasyon Motorları Termik Isınma :

ADC serisi ürünler için, standart termistör uygulamamız henüz bulunmamaktadır. Emriniz üzerine AVM-D serisi ürünlerde 130 C PTC Uygulama sunuyoruz.

AVIBRO Vibrasyon Motorları Gövde ve Dönen Mil (rotor şaft)

ADC serisi, diğer tüm serilerde ve yeni ürünler için, ürün gövdeleri ve rulman kapakları 3 boyutlu CAD program üzerinde stres analizleri yapılmaktadır. Sonrasında 50 yapı büyüklüğünde ki gövde ve rulman kapaklarımızı özel alaşımlı alüminyum enjeksiyon 60 ile 110 yapı büyüklüğünde ki gövde ve rulman kapaklarımızı yüksek dirençli GGG 40 Sfero dökme demirden imal ediyoruz. Dönen millerimiz (rotor şaft), ısıl işlem görmüş burulma ve kopmaya yüksek dirençli NiCrMo özel çelik yuvarlak hammadde kullanıyoruz.

AVIBRO Vibrasyon Motorları Boya Uygulamamız

ADC Serisi ürünlerimizin tamamında elektro statik epoksi toz boya kullanıyoruz. Gövde renk : Turuncu Tas koruma kapakları renk Kodu: Turuncu

AVIBRO Vibrasyon Motorları Rulmanlar ve Yağlama

AVIBRO vibratör motorları standart ürünlerin tamamında C4 boşluklu uzun ömürlü titreşim için üretilmiş rulmanlar kullanmaktadır. Böylece müşterilerimize uzun ömürlü vibrasyon motorları üretmekteyiz. Vibro motor rulmanlarımız için uzun ömürlü, yüksek merkez kaç kuvvetleri ile titreşimin oluşturduğu stres, rulman iç tanelerine gelen yüklerden oluşabilecek aşınmalara karşı yüksek mukavemetli gres yağları kullanmaktayız. Rulman yataklarında gresin uzaklaşmadan çalışması için labirent tip kanallar ile yağ keçeleri kullanıyoruz.

AVIBRO Vibrasyon Motorları Özel Sipariş

Ön ısıtıcılar
Paslanma tas koruma kapakları Cr
Özel uygulamalarınız için farklı ayak bağlantılı delikler
Tamamen size vibro motor, özel tasarım imalatlar
sunmaktayız.

ADC -12 V. - 24 V. / 1500 - 3000 rpm - (2 Poles - 4 Poles) 24V - DC

Model / Type	Gövde / Size	Devir (rpm)	Santrifüj Kuvveti / Centrifugal Force (Kg/F)	Santrifüj Kuvveti / Centrifugal Force (kN)	(*)Statik Moment / Statical Moment (m¹) (Kgmm)	Ağırlık / Weight (Kg)	Giriş Gücü Input / Power (W)	Nominal Akım / Nom. Current (A)
ADC 90/24	10	1500	87	0,85	34,6	9,8	95	2,40
ADC 130/24	10	3000	153	1,50	15,2	5,7	120	4,80
ADC 200/24	10	3000	214	2,09	21,3	6,0	190	7,20
ADC 500/24	30	3000	500	5,54	56,2	14,6	270	11,30
ADC 1500/24	40	3000	1655	16,23	164,5	33,6	530	22,00

ADC -12 V. - 24 V. / 1500 - 3000 rpm - (2 Poles - 4 Poles) 24V - DC

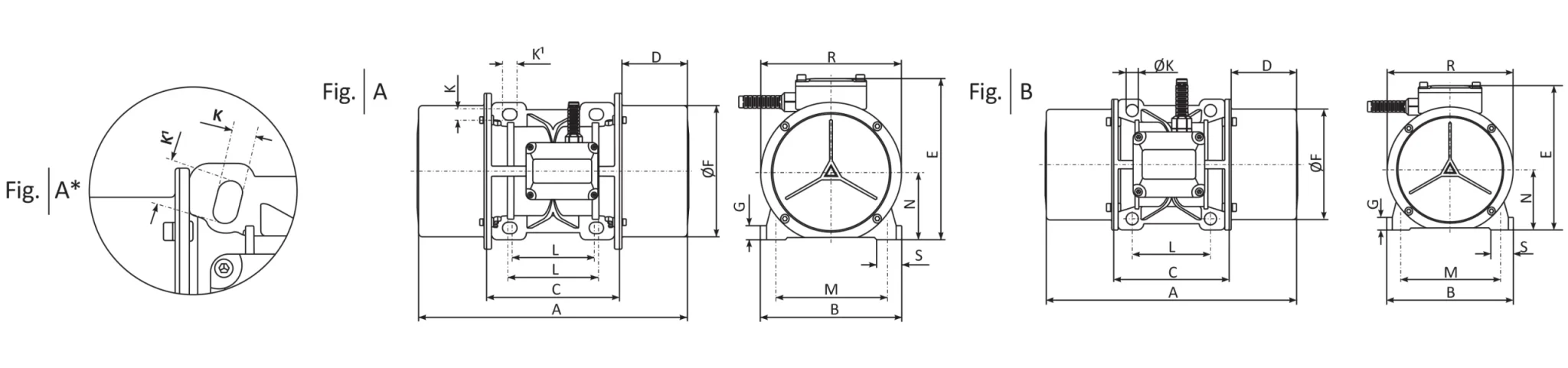

Model / Type	Gövde Size	Fig	A	B	C	D	E	ØF	R	L	M	ØK	ØK	K¹	G	S	N
ADC 90/24	10	A	235	123,5	108	63,5	151,5	107	132,5	62÷74	106	8,75	4	14,5	17	22	59,5
ADC 130/24	10	A	235	123,5	108	63,5	151,5	107	132,5	62÷74	106	8,75	4	14,5	17	22	59,5
ADC 200/24	10	A	235	123,5	108	63,5	151,5	107	132,5	62÷74	106	8,75	4	14,5	17	22	59,5
ADC 500/24	30	A*	286	190	153	66,5	203,5	155	185	100÷105	140÷160	12	4	22,5	22	38	93,5
ADC 1500/24	40	B	363	210	188	87,5	228,5	183	220	120	170	17	4	-	26	37	107,5

ADC -12 V. - 24 V. / 1500 - 3000 rpm - (2 Poles - 4 Poles) 12V - DC

Model / Type	Gövde / Size	Devir (rpm)	Santrifüj Kuvveti / Centrifugal Force (Kg/F)	Santrifüj Kuvveti / Centrifugal Force (kN)	(*)Statik Moment / Statical Moment (m¹) (Kgmm)	Ağırlık / Weight (Kg)	Giriş Gücü Input / Power (W)	Nominal Akım / Nom. Current (A)
ADC 90/12	10	1500	87	0,85	34,6	9,8	95	7,00
ADC 130/12	10	3000	153	1,50	15,2	5,7	120	8,00
ADC 200/12	10	3000	214	2,09	21,3	6,0	190	16,00

ADC -12 V. - 24 V. / 1500 - 3000 rpm - (2 Poles - 4 Poles) 12V - DC

Model / Type	Gövde Size	Fig	A	B	C	D	E	ØF	R	L	M	ØK	ØK	K¹	G	S	N
ADC 90/12	10	A	235	123,5	108	63,5	151,5	107	132,5	62÷74	106	8,75	4	14,5	17	22	59,5
ADC 130/12	10	A	235	123,5	108	63,5	151,5	107	132,5	62÷74	106	8,75	4	14,5	17	22	59,5
ADC 200/12	10	A	235	123,5	108	63,5	151,5	107	132,5	62÷74	106	8,75	4	14,5	17	22	59,5

ADC/CR -12 V. - 24 V. / 1500 - 3000 rpm - ( 2 Poles - 4 Poles ) 24V - DC

Model / Type	Gövde / Size	Devir (rpm)	Santrifüj Kuvveti / Centrifugal Force (Kg/F)	Santrifüj Kuvveti / Centrifugal Force (kN)	(*)Statik Moment / Statical Moment (m¹) (Kgmm)	Ağırlık / Weight (Kg)	Giriş Gücü Input / Power (W)	Nominal Akım / Nom. Current (A)
ADC-CR 90/24	10	1500	87	0,85	34,6	9,8	95	2,40
ADC-CR 130/24	10	3000	153	1,50	15,2	5,7	120	4,80
ADC-CR 200/24	10	3000	214	2,09	21,3	6,0	190	7,20
ADC-CR 500/24	30	3000	500	5,54	56,2	14,6	270	11,30
ADC-CR 1500/24	40	3000	1655	16,23	164,5	33,6	530	22,00

ADC/CR -12 V. - 24 V. / 1500 - 3000 rpm - ( 2 Poles - 4 Poles ) 24V - DC

Model / Type	Gövde / Size	Fig	A	B	C	D	E	ØF	R	L	M	ØK	ØK	K¹	G	S	N
ADC-CR 90/24	10	A	235	123,5	108	63,5	151,5	107	132,5	62÷74	106	8,75	4	14,5	17	22	59,5
ADC-CR 130/24	10	A	235	123,5	108	63,5	151,5	107	132,5	62÷74	106	8,75	4	14,5	17	22	59,5
ADC-CR 200/24	10	A	235	123,5	108	63,5	151,5	107	132,5	62÷74	106	8,75	4	14,5	17	22	59,5
ADC-CR 500/24	30	A*	286	190	153	66,5	203,5	155	185	100÷105	140÷160	12	4	22,5	22	38	93,5
ADC-CR 1500/24	40	B	363	210	188	87,5	228,5	183	220	120	170	17	4	-	26	37	107,5

ADC/CR -12 V. - 24 V. / 1500 - 3000 rpm - ( 2 Poles - 4 Poles ) 12V - DC

Model / Type	Gövde / Size	Devir (rpm)	Santrifüj Kuvveti / Centrifugal Force (Kg/F)	Santrifüj Kuvveti / Centrifugal Force (kN)	(*)Statik Moment / Statical Moment (m¹) (Kgmm	Ağırlık / Weight (Kg)	Giriş Gücü Input / Power (W)	Nominal Akım / Nom. Current (A)
ADC-CR 90/12	10	1500	87	0,85	34,6	9,8	95	7,00
ADC-CR 130/12	10	3000	153	1,50	15,2	5,7	120	8,00
ADC-CR 200/12	10	3000	214	2,09	21,3	6,0	190	16,00

ADC/CR -12 V. - 24 V. / 1500 - 3000 rpm - ( 2 Poles - 4 Poles ) 12V - DC

Model / Type	Gövde / Size	Fig	A	B	C	D	E	ØF	R	L	M	ØK	ØK	K¹	G	S	N
ADC-CR 90/12	10	A	235	123,5	108	63,5	151,5	107	132,5	62÷74	106	8,75	4	14,5	17	22	59,5
ADC-CR 130/12	10	A	235	123,5	108	63,5	151,5	107	132,5	62÷74	106	8,75	4	14,5	17	22	59,5
ADC-CR 200/12	10	A	235	123,5	108	63,5	151,5	107	132,5	62÷74	106	8,75	4	14,5	17	22	59,5
