AVM-CR Trifaze Vibrasyon Motorları

Teknik Çizim 3D Data

AVIBRO ayak bağlantılı vibrasyon motorlarımız, (titreşim motorları) titreşim enerjisinin gerektiği tüm endüstriyel makinaların ihtiyacını karşılayan eksiksiz ürün yelpazesine sahip üstün kaliteli ayak bağlantılı vibratör motorları sunar.

Tüm AVM Serisi ürünlerimiz yürürlükteki EEC direktiflerine makinelerin güvenliği 2006/42/AT; ve 2014/35/AB alçak gerilim yönetmeliklerinin serbest bırakıldığı temel sağlık ve güvenlik gerekliliklerine uyduğunu ve serbestçe dolaşabilme gerekliliklerini yerine getirebildiğini beyan ederiz. Üründe bir değişiklik olduğu takdirde bu kabul edilmeyecek ve bu beyan geçerliliğini yitirecektir.

AVM, AFV / AFV-M / AFV-C, AVM-D ve AVM-P Serisi vibro motorlar, değişken frekanslı sürücü (VFD özellikli inverter) ile kullanıma uygundur.

Tüm AVM/CR ile başlayan serilerdeki ürünlerde:

II2D Ex tb IIIC (T120 °C) Zone 21 Zone 22

Trifaze Titreşim Motorları Teknik Özellikler:

3 faz giriş voltajı :
Tüm AVM/CR Serileri için : Standart uygulamalar 50Hz 220 – 230/380-400 Volt veya 60Hz 220-240/440-480 Volt
Talep üzerine özel voltaj ve frekanslarda üretim emri verebilirsiniz.
AVM/CR serisi vibro motorlar, değişken frekanslı sürücü (VFD özellikli inverter) ile kullanıma uygundur.

Frekans ve Devir/dakika

Tüm AVM/CR Serileri için :
2 poles: 3000 rpm- 50 Hz 3600 rpm – 60 Hz
4 poles : 1500 rpm – 50 Hz 1800 rpm – 60 Hz
6 poles : 1000 rpm – 50 Hz 1200 rpm – 60 Hz
8 poles : 750 rpm – 50 Hz 3600 rpm – 60 Hz

Trifaze Vibrasyon Motorları Titreşim gücünü Ayarlama

AVIBRO Vibrasyon Motorları (S1) çalışma rejimine göre en fazla titreşim elde etmeniz için tasarlanmıştır. Vibratör motoru üzerinde bulunan eksantrik ağırlıklarda bulunan derece ile titreşim kuvvetini % 0 ile % 100 arasında seçim yapmanıza olanak sağlar. Vibro motorun her iki mil ucundaki eksantrik ağırlıkların açısının aynı olması gerekmektedir.

AVIBRO Mekanik Koruma:

Tüm AVM/CR serisi ürünlerimiz yürürlükteki EEC Direktiflerine (makinelerin güvenliği 2006/42/AT; ve 2014/35/AB Alçak gerilim yönetmeliklerinin serbest bırakıldığı temel sağlık ve güvenlik gerekliliklerine uyduğunu ve serbestçe dolaşabilme gerekliliklerini yerine getirebildiğini beyan ederiz. Üründe bir değişiklik olduğu takdirde bu kabul edilmeyecek ve bu beyan geçerliliğini yitirecektir.

AVIBRO Elektrik Motoru İç Yapısı :

Dünyamızda çevresel etkilerin farkındayız. Bu sebeple AVIBRO en düşük kayıplı silisyum manyetik laminasyon sacları ile oluşturduğu STATOR-ROTOR tasarımı ile size rakiplerine göre daha fazla güç sunarken, ısınmayı azaltarak verimliliği artmış ürünler sunuyoruz.

AVIBRO Vibrasyon Motorları Yalıtım Sınıfı :

AVM/CR serisi vibrasyon motorlarımız güçlü standart H sınıfı izolasyona sahiptir. Emriniz üzerine Daha güçlü izolasyon sınıfı tercih edebilirsiniz. Eksantrik ağırlık kapakları, rulman kapakları ve klemens kapakları o-ring contalar ile dış ortamda oluşan zararlara karşı mekanik korumalıdır. Klemens kutusu içerisinde dışardan sızmalara ve titreşime karşı kırılmalara karşı Epoksi reçine ile korunmaktadır. IP 67

AVIBRO Vibrasyon Motorları Çalışma Ortam Sıcaklığı :

AVM/CR Serisi ürünler için -20 C° ile +40 C° ( -4 F ile 104 C° )

AVIBRO Vibrasyon Motorları Termik Isınma :

AVM/CR serisi ürünler için, standart termistör uygulamamız henüz bulunmamaktadır. Emriniz üzerine AVM serisi ürünlerde 130 C PTC Uygulama sunuyoruz.

AVIBRO Vibrasyon Motorları Gövde ve Dönen Mil (rotor şaft)

AVM/CR serisi, diğer tüm serilerde ve yeni ürünler için, ürün gövdeleri ve rulman kapakları 3 boyutlu CAD program üzerinde stres analizleri yapılmaktadır. Sonrasında 50 yapı büyüklüğünde ki gövde ve rulman kapaklarımızı özel alaşımlı alüminyum enjeksiyon 60 ile 110 yapı büyüklüğünde ki gövde ve rulman kapaklarımızı yüksek dirençli GGG 40 Sfero dökme demirden imal ediyoruz.
Dönen millerimiz (rotor şaft), ısıl işlem görmüş burulma ve kopmaya yüksek dirençli NiCrMo özel çelik yuvarlak hammadde kullanıyoruz.

AVIBRO Vibrasyon Motorları Boya Uygulamamız

AVM/CR Serisi ürünlerimizi nerdeyse tamamında elektro statik epoksi toz boya kullanıyoruz.
Gövde renk : Turuncu
Tas koruma kapakları : Paslanmaz

AVIBRO Vibrasyon Motorları Rulmanlar ve Yağlama

AVIBRO vibratör motorları standart ürünlerin tamamında C4 boşluklu uzun ömürlü titreşim için üretilmiş rulmanlar kullanmaktadır. Böylece müşterilerimize uzun ömürlü vibrasyon motorları üretmekteyiz. Vibro motor rulmanlarımız için uzun ömürlü, yüksek merkez kaç kuvvetleri ile titreşimin oluşturduğu stres, rulman iç tanelerine gelen yüklerden oluşabilecek aşınmalara karşı yüksek mukavemetli gres yağları kullanmaktayız. Rulman yataklarında gresin uzaklaşmadan çalışması için labirent tip kanallar ile yağ keçeleri kullanıyoruz.

AVIBRO Vibrasyon Motorları Özel Sipariş

Ön ısıtıcılar
Paslanma tas koruma kapakları Cr
Özel uygulamalarınız için farklı ayak bağlantılı delikler
Tamamen size vibro motor, özel tasarım imalatlar
sunmaktayız.

AVM-CR 2 poles 3000 rpm-50Hz / 3600 rpm-60Hz

Model / Type	Gövde / Size	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 50Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 60Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 50Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 60Hz	(*) Statik Moment / Statical Moment (Kgmm) 50Hz	(*) Statik Moment / Statical Moment (Kgmm) 60Hz	Ağırlık / Weight (Kg) 50Hz	Ağırlık / Weight (Kg) 60Hz	Giriş Gücü / Input Power (W) 50Hz	Giriş Gücü / Input Power (W) 60Hz	Nominal Akım / Nom. Current (A) 400V 50Hz	Nominal Akım / Nom. Current (A) 460V 60Hz	Nominal Akım / Nom. Current (A) 220V 50Hz	Nominal Akım / Nom. Current (A) 115V 60Hz	IA / IN 50Hz 220V 50Hz	IA / IN 60Hz 115V 60Hz
AVM-CR 65/3	10	61	69	0,59	0,67	6,1	4,7	4,9	4,7	150	165	0,30	0,30	0,51	0,52	2,72	3,00
AVM-CR 130/3	10	153	143	1,50	1,40	15,2	9,8	5,4	5,1	180	180	0,35	0,32	0,59	0,54	2,64	2,96
AVM-CR 200/3	10	214	226	2,09	2,21	21,3	15,6	5,7	5,4	180	180	0,35	0,32	0,59	0,54	2,64	2,96
AVM-CR 300/3	20	323	281	3,16	2,75	32,1	19,4	8,5	8,2	280	290	0,60	0,50	1,02	0,85	3,50	4,15
AVM-CR 400/3	20	421	456	4,13	4,47	41,8	31,4	8,9	8,5	370	400	0,75	0,70	1,27	1,19	4,10	4,35
AVM-CR 500/3	30A	565	552	5,54	5,41	56,2	38,1	14,6	14,0	470	520	0,80	0,75	1,36	1,27	4,15	4,60
AVM-CR 650/3	30A	674	681	6,61	6,68	66,9	47,0	14,9	14,4	550	600	0,90	0,85	1,53	1,44	4,25	4,70
AVM-CR 760/3	30A	751	798	7,36	7,82	74,6	55,1	15,4	14,7	550	650	0,90	0,90	1,53	1,55	4,30	4,90
AVM-CR 800/3	40A	797	866	7,81	8,49	79,2	59,8	22,8	22,2	650	680	1,10	1,00	1,87	1,73	3,80	5,80
AVM-CR 850/3	40A	891	913	8,74	8,95	88,6	63,0	23,2	22,2	660	700	1,20	1,10	2,04	1,87	3,90	6,00
AVM-CR 950/3	40A	996	1056	9,77	10,35	99,0	72,9	23,5	22,6	720	800	1,50	1,50	2,55	2,59	3,70	4,10
AVM-CR 1100/3	40A	1195	1127	11,72	11,05	118,8	77,8	23,8	22,9	1000	1100	1,75	1,70	2,97	2,94	3,65	4,00
AVM-CR 1300/3	40A	1394	1397	13,67	13,70	138,6	96,4	25,5	24,1	1300	1200	2,20	2,00	3,74	3,46	4,00	5,06
AVM-CR 1600/3	50A	1655	1702	16,23	16,69	164,5	117,4	33,6	32,3	1500	1500	2,40	2,10	4,08	3,57	4,68	4,96
AVM-CR 1800/3	50A	1847	1895	18,11	18,59	183,5	130,8	34,9	32,9	2000	2000	3,20	3,00	5,44	5,19	4,46	5,45
AVM-CR 2000/3	50A	2045	2155	20,06	21,14	203,2	148,7	35,5	34,2	2200	2300	3,40	2,90	5,78	4,93	4,34	5,80
AVM-CR 2300/3	50A	2316	2392	22,72	23,46	230,2	165,1	36,3	34,4	2200	2300	3,40	2,90	5,78	4,93	4,34	5,80

AVM-CR 2 poles 3000 rpm-50Hz / 3600 rpm-60Hz

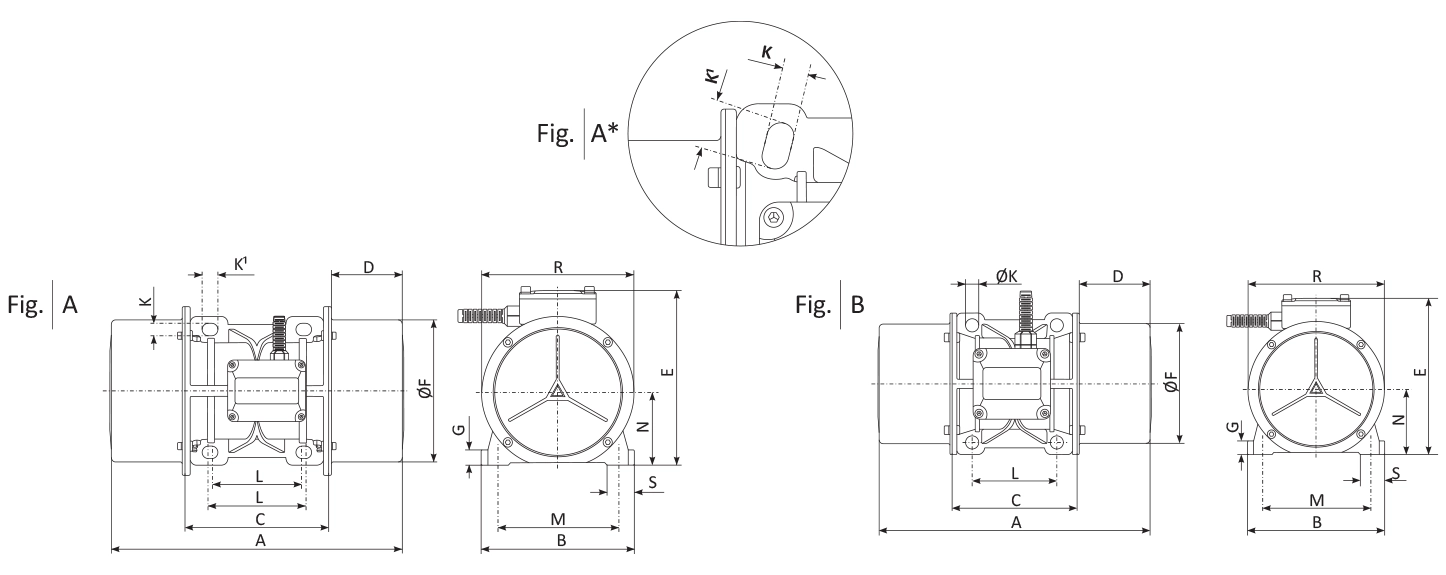

Model / Type	Gövde / Size	Fig	A	B	C	D	E	ØF	R	L	M	ØK	ØK	K¹	G	S	N
AVM-CR 65/3	10	A	235	123,5	108	63,5	151,5	107	132,5	62÷74	106	8,75	4	14,5	17	22	59,5
AVM-CR 130/3	10	A	235	123,5	108	63,5	151,5	107	132,5	62÷74	106	8,75	4	14,5	17	22	59,5
AVM-CR 200/3	10	A	235	123,5	108	63,5	151,5	107	132,5	62÷74	106	8,75	4	14,5	17	22	59,5
AVM-CR 300/3	20	B	289	150,5	134	77,5	175	128	150	90	125	13,5	4	-	20	27	74,5
AVM-CR 400/3	20	B	289	150,5	134	77,5	175	128	150	90	125	13,5	4	-	20	27	74,5
AVM-CR 500/3	30A	A*	286	190	153	66,5	203,5	155	185	100÷105	140÷160	12	4	22,5	22	38	93,5
AVM-CR 650/3	30A	A*	286	190	153	66,5	203,5	155	185	100÷105	140÷160	12	4	22,5	22	38	93,5
AVM-CR 760/3	30A	A*	286	190	153	66,5	203,5	155	185	100÷105	140÷160	12	4	22,5	22	38	93,5
AVM-CR 800/3	40A	B	363	210	188	87,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM-CR 850/3	40A	B	363	210	188	87,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM-CR 950/3	40A	B	363	210	188	87,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM-CR 1100/3	40A	B	363	210	188	87,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM-CR 1300/3	40A	B	363	210	188	87,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM-CR 1600/3	50A	A	466	230	226	120	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM-CR 1800/3	50A	A	466	230	226	120	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM-CR 2000/3	50A	A	466	230	226	120	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM-CR 2300/3	50A	A	466	230	226	120	248	220	26	140÷150	190	18,5	4	23,5	27	50,5	120,5

AVM-CR 4 poles 1500 rpm-50Hz / 1800 rpm-60Hz

Model / Type	Gövde / Size	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 50Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 60Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 50Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 60Hz	(*) Statik Moment / Statical Moment (Kgmm) 50Hz	(*) Statik Moment / Statical Moment (Kgmm) 60Hz	Ağırlık / Weight (Kg) 50Hz	Ağırlık / Weight (Kg) 60Hz	Giriş Gücü / Input Power (W) 50Hz	Giriş Gücü / Input Power (W) 60Hz	Nominal Akım / Nom. Current (A) 400V 50Hz	Nominal Akım / Nom. Current (A) 460V 60Hz	Nominal Akım / Nom. Current (A) 220V 50Hz	Nominal Akım / Nom. Current (A) 115V 60Hz	IA / IN 50Hz 220V 50Hz	IA / IN 60Hz 115V 60Hz
AVM-CR 20/15	10	23	27	0,26	0,27	9,1	7,4	5,0	4,8	90	85	0,22	0,20	0,34	0,34	1,85	2,00
AVM-CR 30/15	10	30	39	0,29	0,38	11,9	10,7	5,2	5,0	90	85	0,22	0,20	0,34	0,34	1,85	2,00
AVM-CR 60/15	10	54	58	0,53	0,56	21,3	16,0	5,7	5,4	90	85	0,22	0,20	0,34	0,34	1,85	2,00
AVM-CR 90/15	10	84	93	0,82	0,91	33,4	25,7	6,5	6,1	95	105	0,24	0,26	0,40	0,44	1,95	2,10
AVM-CR 200/15	20	210	207	2,06	2,03	83,5	57,1	10,5	9,5	180	190	0,42	0,38	0,71	0,64	2,42	2,90
AVM-CR 250/15	20	242	248	2,37	2,43	96,2	68,4	11,0	10,3	250	270	0,54	0,42	0,91	0,71	3,28	3,50
AVM-CR 300/15	30B	303	341	2,97	3,34	120,4	94,1	17,0	15,8	280	300	0,62	0,60	1,05	1,02	3,18	3,50
AVM-CR 400/15	30B	421	439	4,13	4,30	167,4	121,2	18,2	16,6	300	350	0,64	0,66	1,08	1,12	3,36	3,68
AVM-CR 520/15	30B	546	609	5,35	5,97	217,1	168,1	20,2	18,8	350	400	0,70	0,74	1,19	1,26	3,44	3,86
AVM-CR 750/15	40B	743	700	7,29	6,86	295,4	193,2	28,0	26	500	525	0,96	0,92	1,63	1,57	3,54	4,52
AVM-CR 900/15	40B	892	867	8,75	8,50	354,6	239,4	30,4	27,2	550	650	1,00	0,98	1,73	1,69	3,64	3,43
AVM-CR 1100/15	40B	1127	1067	11,05	10,46	448,1	294,6	34,0	28,2	600	650	1,10	0,98	1,87	1,69	3,28	3,43
AVM-CR 1300/15	40B	1314	1291	12,89	12,66	522,4	356,4	35,0	33,0	720	800	1,28	1,32	2,18	2,24	3,90	4,14
AVM-CR 1500/15	50A	1523	1655	14,94	16,23	605,5	456,9	42,0	40,0	900	1050	1,45	1,50	2,47	2,55	4,10	4,20
AVM-CR 1800/15	50A	1833	1916	17,98	18,79	728,7	529,1	47,0	43,0	1100	1200	2,00	1,90	3,46	3,30	4,32	4,94
AVM-CR 2000/15	50B	2137	2166	20,96	21,24	849,6	598,1	49,7	45,5	1300	1350	2,45	2,30	4,24	4,00	4,30	4,90
AVM-CR 2300/15	50B	2442	2474	23,95	24,27	970,9	683,1	54,0	49,5	1500	1500	2,90	2,80	5,00	4,84	5,95	7,00

AVM-CR 4 poles 1500 rpm-50Hz / 1800 rpm-60Hz

Model / Type	Gövde / Size	Fig	A	B	C	D	E	ØF	R	L	M	ØK	ØK	K¹	G	S	N
AVM-CR 20/15	10	A	235	235	108	63,5	151,5	107	132,5	62÷74	106	8,75	4	14,5	17	22	22
AVM-CR 30/15	10	A	235	235	108	63,5	151,5	107	132,5	62÷74	106	8,75	4	14,5	17	22	22
AVM-CR 60/15	10	A	235	235	108	63,5	151,5	107	132,5	62÷74	106	8,75	4	14,5	17	22	22
AVM-CR 90/15	10	A	235	235	108	63,5	151,5	107	132,5	62÷ 74	106	8,75	4	14,5	17	22	22
AVM-CR 200/15	20	B	289	289	134	77,5	175	128	150	90	125	13,5	4	-	20	27	27
AVM-CR 250/15	20	B	289	289	134	77,5	175	128	150	90	125	13,5	4	-	20	27	27
AVM-CR 300/15	30B	A*	322	322	153	84,5	203,5	155	185	100÷105	140÷160	12	4	22,5	22	38	38
AVM-CR 400/15	30B	A*	322	322	153	84,5	203,5	155	185	100÷105	140÷60	12	4	22,5	22	38	38
AVM-CR 520/15	30B	A*	322	322	153	84,5	203,5	155	185	100÷105	140÷160	12	4	22,5	22	38	38
AVM-CR 750/15	40B	B	405	405	188	108,5	228,5	183	220	120	170	17	4	-	26	37	37
AVM-CR 900/15	40B	B	405	405	188	108,5	228,5	183	220	120	170	17	4	-	26	37	37
AVM-CR 1100/15	40B	B	405	405	188	108,5	228,5	183	220	120	170	17	4	-	26	37	37
AVM-CR 1300/15	40B	B	405	405	188	108,5	228,5	183	220	120	170	17	4	-	26	37	37
AVM-CR 1500/15	50A	A	466	466	226	120	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	50,5
AVM-CR 1800/15	50A	A	466	466	226	120	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	50,5
AVM-CR 2000/15	50B	A	520	520	226	147	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	50,5
AVM-CR 2300/15	50B	A	520	520	226	147	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	50,5

AVM-CR 4 poles 1500 rpm-50Hz / 1800 rpm-60Hz

Model / Type	Gövde / Size	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 50Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 60Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 50Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 60Hz	(*) Statik Moment / Statical Moment (Kgmm) 50Hz	(*) Statik Moment / Statical Moment (Kgmm) 60Hz	Ağırlık / Weight (Kg) 50Hz	Ağırlık / Weight (Kg) 60Hz	Giriş Gücü / Input Power (W) 50Hz	Giriş Gücü / Input Power (W) 60Hz	Nominal Akım / Nom. Current (A) 400V 50Hz	Nominal Akım / Nom. Current (A) 460V 60Hz	Nominal Akım / Nom. Current (A) 220V 50Hz	Nominal Akım / Nom. Current (A) 115V 60Hz	IA / IN 50Hz 220V 50Hz	IA / IN 60Hz 115V 60Hz
AVM-CR 200/10	30B	189	258	1,85	2,53	169,1	160,2	20,0	20,0	270	250	0,60	0,55	1,02	0,93	2,65	3,00
AVM-CR 270/10	30B	242	331	2,37	3,24	216,4	205,6	20,2	20,2	320	350	0,75	0,72	1,27	1,22	2,65	2,90
AVM-CR 390/10	40B	318	446	3,12	4,37	284,5	277,1	29,0	28,0	350	380	0,80	0,76	1,36	1,31	2,48	2,80
AVM-CR 530/10	40B	597	639	5,85	6,26	534,1	396,9	32,5	30,5	450	500	1,05	0,95	1,78	1,64	2,50	3,68
AVM-CR 650/10	40B	655	701	6,42	6,87	585,9	435,4	36,5	34,5	550	600	1,10	0,98	1,81	1,69	2,58	3,71
AVM-CR 750/10	50A	814	861	7,98	8,44	728,2	534,8	45,5	43,0	680	720	1,40	1,25	2,38	2,16	2,79	3,36
AVM-CR 1110/10	50B	1067	1190	10,46	11,66	954.4	739,3	54,0	49,0	750	750	1,60	1,50	2,72	2,59	3,34	4,10
AVM-CR 1200/10	50B	1211	1267	11,88	12,42	1083,3	787,1	55,0	49,5	780	800	1,65	1,55	2,80	2,68	3,47	4,40
AVM-CR 1300/10	50C	1356	1327	13,30	13,01	1213,1	824,4	57,5	52,5	850	900	1,70	1,60	2,89	2,72	4,33	4,48
AVM-CR 1550/10	50C	1627	1587	15,96	15,56	1455,4	985,9	65,0	59,0	950	1000	1,80	1,70	3,06	2,94	3,05	3,65

AVM-CR 6 poles 1000 rpm-50Hz / 1200rpm-60Hz

Model / Type	Gövde / Size	Fig	A	B	C	D	E	ØF	R	L	M	ØK	ØK	K¹	G	S	N
AVM-CR 200/10	30B	A*	322	190	153	84,5	203,5	155	185	100÷105	140÷160	12	4	22,5	22	38	93,5
AVM-CR 270/10	30B	A*	322	190	153	84,5	203,5	155	185	100÷105	140÷160	12	4	22,5	22	38	93,5
AVM-CR 390/10	40B	B	405	210	188	108,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM-CR 530/10	40B	B	405	210	188	108,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM-CR 650/10	40B	B	405	210	188	108,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM-CR 750/10	50A	A	466	230	226	120	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM-CR 1110/10	50B	A	520	230	226	147	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM-CR 1200/10	50B	A	520	230	226	147	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM-CR 1300/10	50C	A	580	230	226	177	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM-CR 1550/10	50C	A	580	230	226	177	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5

AVM-CR 8 poles 750 rpm-50Hz / 900 rpm-60Hz

Model / Type	Gövde / Size	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 50Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 60Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 50Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 60Hz	(*) Statik Moment / Statical Moment (Kgmm) 50Hz	(*) Statik Moment / Statical Moment (Kgmm) 60Hz	Ağırlık / Weight (Kg) 50Hz	Ağırlık / Weight (Kg) 60Hz	Giriş Gücü / Input Power (W) 50Hz	Giriş Gücü / Input Power (W) 60Hz	Nominal Akım / Nom. Current (A) 400V 50Hz	Nominal Akım / Nom. Current (A) 460V 60Hz	Nominal Akım / Nom. Current (A) 220V 50Hz	Nominal Akım / Nom. Current (A) 115V 60Hz	IA / IN 50Hz 220V 50Hz	IA / IN 60Hz 115V 60Hz
AVM-CR 120/75	30B	106	141	1,04	1,38	168,5	155,7	18,6	18,6	230	250	0,85	0,75	1,44	1,29	2,15	2,11
AVM-CR 160/75	30B	137	187	1,34	1,83	217,8	206,5	20,2	20,2	250	300	0,95	0,85	1,61	1,47	2,36	2,44
AVM-CR 210/75	40B	178	241	1,74	2,36	283,1	266,2	27,8	27,8	350	380	1,10	1,05	1,87	1,81	2,05	2,30
AVM-CR 330/75	40B	281	396	2,75	3,88	446,8	437,3	33,7	33,7	300	280	0,75	0,70	1,27	1,21	1,75	3,00
AVM-CR 500/75	50A	458	601	4,49	5,89	728,3	663,7	45,6	45,6	400	450	1,20	1,20	2,04	2,07	2,42	2,60
AVM-CR 700/75	50B	534	803	5,23	7,87	849,2	886,8	50,5	49,8	450	500	1,40	1,30	2,38	2,24	2,56	2,96
AVM-CR 800/75	50B	610	881	5,98	8,64	970,1	972,9	54,4	54,6	550	560	1,55	1,40	2,63	2,42	2,43	2,87
AVM-CR 950/75	50B	686	991	6,73	9,72	1090,9	1094,4	58,4	58,4	720	760	1,60	1,50	2,72	2,59	4,38	3,67

AVM-CR 8 poles 750 rpm-50Hz / 900 rpm-60Hz

Model / Type	Gövde / Size	Fig	A	B	C	D	E	ØF	R	L	M	ØK	ØK	K¹	G	S	N
AVM-CR 120/75	30B	A*	322	190	153	84,5	203,5	155	185	100÷105	140÷160	12	4	22,5	22	38	93,5
AVM-CR 160/75	30B	A*	322	190	153	84,5	203,5	155	185	100÷105	140÷160	12	4	22,5	22	38	93,5
AVM-CR 210/75	40B	B	405	210	188	108,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM-CR 330/75	40B	B	405	210	188	108,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM-CR 500/75	50A	A	466	230	226	120	248	220	260	140 ÷150	190	18,5	4	-	26	37	107,5
AVM-CR 700/75	50B	A	520	230	226	147	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM-CR 800/75	50B	A	520	230	226	147	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM-CR 950/75	50B	A	520	230	226	147	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
